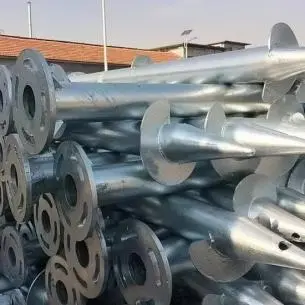

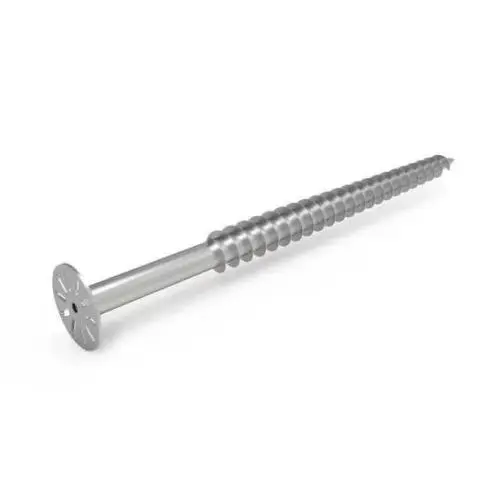

Наше рішення для фундаментних анкерів із заземлюючим гвинтом від фабрики Гоцзянь ефективно усуває багато проблемних моментів традиційних бетонних фундаментів, таких як тривалий період будівництва, значні порушення ґрунту та складне відновлення ділянки. Кожна паля має стабільний опір стиску та підйому та підходить для різноманітних складних геологічних умов, таких як глина, піщаний ґрунт та засипка. Ми надаємо комплексні послуги, включаючи детальне проектування, звіти сторонніх перевірок, поетапну доставку та технічне керівництво на місці, щоб зменшити загальну вартість життєвого циклу проекту.
• Не загальне, стандартизоване пристосування: хоча гвинтові палі на ринку можуть виглядати подібно, їхня фактична несуча здатність може відрізнятися в кілька разів залежно від таких умов, як засипка, гірські схили або солончато-лужний ґрунт. Спираючись на великий досвід роботи з вітчизняними проектами з відновлюваної енергетики, ми налаштовуємо параметри, такі як крок лопаті, діаметр лопаті та товщина стінки труби, виходячи з конкретних характеристик зсуву ґрунту, а не застосовуючи специфікацію «одного розміру для всіх» до різноманітних геологічних умов.
• Безбетонний спосіб сухого монтажу: цей метод встановлюється шляхом механічного загвинчування палі в землю, усуває потребу в земляних роботах, опалубці, заливці бетону та твердінні. Паля може підтримувати надбудову відразу після встановлення, що робить її ідеальною для чутливих до часу проектів, таких як фотоелектричні (PV) установки, які вимагають швидкого підключення до мережі.
• Універсальна сумісність надбудови: верхи паль можуть бути оснащені різними з’єднувальними елементами, такими як фланці або з’єднувальні пластини, для безпосереднього з’єднання з фотоелектричними системами кріплення, колонами для навісів для автомобілів, основами накопичувачів енергії та легкими сталевими огороджувальними конструкціями, що забезпечує швидке складання фундаменту та надбудови.
• Екологічно чистий і придатний для вторинної переробки: процес не створює твердих бетонних відходів. Під час модифікації проекту, переміщення або виведення з експлуатації палі можна відгвинтити та витягнути цілими, зберігаючи оригінальний ландшафт поверхні в максимально можливому ступені; це робить їх придатними для суворо регульованих місць, таких як екологічні заповідники та гірські ліси.
• Проактивний контроль ризиків: ми пропонуємо випробування зразків і попередній вибір моделі на основі наданих клієнтом звітів про геологічні дослідження, допомагаючи запобігти дорогим повторним роботам, спричиненим такими проблемами, як зсув палі або недостатня несуча здатність.
Несуча здатність гвинтової палі залежить не тільки від тертя між стінкою сталевої труби та ґрунтом; він функціонує через синергетичний трикомпонентний механізм: тертя вала + опір торцевих підшипників гвинтових лез + сила блокування/блокування між лезами та ґрунтом. 1. Вихідний крутний момент бурової установки змушує всю гвинтову палю вгвинчуватися в землю з постійною швидкістю; спіральні леза врізаються в навколишній ґрунт і стискають його, утворюючи ущільнені ґрунтові диски над і під лезами.
2. Вертикальне навантаження зверху підтримується цими ущільненими ґрунтовими дисками; в умовах підйому лопаті міцно закріплюються в підстильному ґрунті, запобігаючи прямому витягуванню палі.
3. Горизонтальним вітровим навантаженням протидіє бокове обмеження, що забезпечується взаємодією між стінкою стовбура палі та навколишнім ґрунтом.
Практична ідея: Крок лопаті має відповідати крутному моменту бурової установки. Якщо крок занадто великий, обладнання з низьким крутним моментом не зможе забити палю; якщо крок надто малий, монтаж відбувається повільно, а початковий шар ґрунту порушується, що фактично зменшує несучу здатність палі — ця деталь часто не помічається недорогими гвинтовими палями на ринку.
Гвинтовий анкер для заземлення – це приховані підземні компоненти, які неможливо візуально перевірити після встановлення; отже, контроль якості повинен здійснюватися на етапі виробництва. Гоцзянь використовує комплексний наскрізний ланцюжок контролю якості:
1. Перевірка вхідного матеріалу: Сертифікати матеріалів перевіряються для кожної партії сировини для сталевих труб, а товщина стінки та межа текучості перевіряються вибірково, щоб запобігти потраплянню у виробництво неякісних або тонкостінних труб.
2. Різання та випрямлення з ЧПУ: труби розрізаються на фіксовану довжину та випрямляються; надмірна кривизна тіла палі безпосередньо порушить вертикальність під час встановлення.
3. Зварювання та зварювання гвинтового формування леза: леза прокатуються за допомогою спеціальних форм для забезпечення рівномірного кроку; замість точкового переривчастого зварювання використовується безперервне повне зварювання; зварні шви гладко відшліфовані для усунення пористості та холодних швів (холодні шви є частою причиною руйнування паль під час сильного вітру).
4. Гаряче цинкування: суворе дотримання стандарту GB/T 13912, що включає травлення, флюсування, занурення в цинк при 450–460°C і пасивацію; середня товщина цинкового покриття становить ≥85 мкм, з варіантами більш товстих покриттів для соляно-лужних або прибережних середовищ.
5. Остаточна перевірка та відправка: візуальна перевірка зовнішнього вигляду, вибіркова перевірка товщини цинкового покриття та повторне вимірювання критичних розмірів; Звіти про матеріали та протоколи перевірки гальванізації можуть бути надані за запитом для оптових замовлень.
Попередження про підводне каміння: деякі недорогі продукти на ринку використовують холодне цинкування або лише часткове цинкування; вони можуть іржавіти протягом 2–5 років підземної установки, безпосередньо порушуючи структурну цілісність фундаменту.
1. Монтажні фундаменти фотоелектричної системи: віддавайте перевагу безперервним спіральним лопатям; на засипаних ділянках переконайтеся, що леза лежать на стабільному, ущільненому шарі ґрунту, а не на пухкій засипці.
2. Фундамент навісу для автомобіля PV: навіс для автомобіля піддається значним вітровим навантаженням; віддайте перевагу товстостінним гвинтовим палям великого діаметру в поєднанні з посиленими фланцевими з’єднувальними пластинами та уникайте легких паль з невеликими специфікаціями. 3. Фундаменти огорож/огорож: в основному піддаються бічним навантаженням; зосередьтеся на контролі глибини закладення для підвищення поперечної стабільності; рентабельні характеристики підходять.
4. Прибережні солоно-лужні зони: стандартні холоднооцинковані вироби непридатні; потовщені гарячеоцинковані покриття необхідні для затримки підземної корозії та деградації.
• Гірський наземний фотоелектричний проект: використано гвинтові палі діаметром 114 мм для заміни традиційних окремих бетонних фундаментів, що значно скорочує земляні роботи; загальний термін будівництва фундаменту скорочено на 60%, з дотриманням термінів підключення.
• Проект фабричного фотонавісу: використані гвинтові палі з фланцями збільшеної висоти; не потрібно було заливати бетоном на місці, оскільки сталеві колони кріпилися безпосередньо до паль, скорочуючи цикл монтажу на місці.
• Проект огорожі зони екологічного контролю: після завершення всі гвинтові палі були відкручені та відновлені, не залишивши залишків бетону на поверхні та відповідаючи стандартам приймання для відновлення ділянки.
Відповідь: Guojian (Tianjin) Steel використовує власні технологічні лінії та підтримує як дрібносерійний відбір проб, так і постачання великомасштабних проектів для гвинтових паль; MOQ становить 30 тонн.
A: Так, зразки доступні; стандартні специфікації відправляються протягом 3–5 днів, тоді як нестандартні зразки на замовлення займають 7–10 робочих днів.
A: Стандартні ринкові специфікації доставляються протягом 3–7 днів; нестандартні налаштування (діаметр труби, проліт або конектори) займають 7–12 робочих днів; для великих замовлень можлива поетапна доставка.
A: Для оптових замовлень ми надаємо сертифікати матеріалів сталевих труб і записи випробувань гальванізації для проектної документації та прийняття.

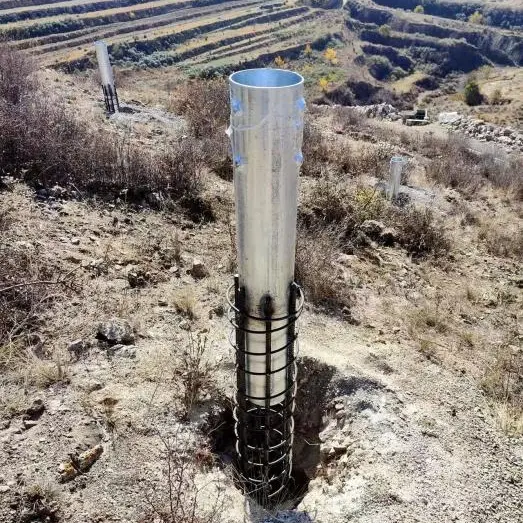

A: Великі тверді шари породи непридатні для прямого встановлення; для шарів вивітреної породи або гравію можна використовувати армовані палі за умови оцінки здійсненності на основі наданих геологічних даних.
A: Гарантія поширюється на сировину та процес зварювання/виробництва; Термін служби щодо підземної корозії залежить від антикорозійної обробки та місцевих рівнів рН ґрунту (для прибережних соляно-лужних середовищ рекомендується оновлення до більш товстого оцинкованого покриття).

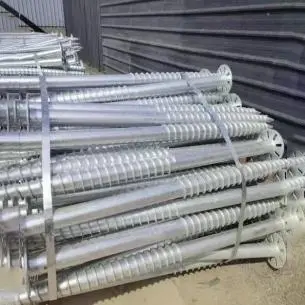

• Упаковка: в комплекті зі сталевою стрічкою для запобігання деформації від удару під час транспортування; фланці та сполучні пластини упаковуються окремо.
• Доставка: можливе завантаження контейнерів; надаються пакувальні листи.
• Технічна підтримка: надається письмова інструкція зі встановлення; для великих проектів доступні онлайн-технічні брифінги для пояснення крутного моменту забивання паль, контролю вертикальності та критеріїв приймання; також доступна допомога з координацією будівельних ресурсів.
