Напрямні рейки є основними несучими компонентами фотоелектричних (PV) монтажних систем, які в основному використовуються для кріплення та розміщення сонячних фотомодулів; вони зазвичай використовуються в поєднанні з кріпленнями, такими як затискачі та болти. Наша всеосяжна лінійка виробів для рейок складається з двох основних типів матеріалів — сталі (гарячеоцинкованої та цинк-алюмінієво-магнієвого сплаву) і алюмінієвого сплаву — і охоплює різні профілі поперечного перерізу, включаючи H-подібні рейки, неребристі рейки та рейки спеціальної форми. Ці рейки сприймають навантаження фотоелектричних модулів і передають зусилля на монтажні стовпи або основи даху. Вони підходять для розподілених фотоелектричних установок на дахах із кольорової сталевої черепиці та плоских бетонних дахах, а також для фотоелектричних навісів і деяких наземних фотоелектричних установок.
Напрямні рейки доступні з різних матеріалів, таких як алюмінієвий сплав, сплав Zn-Al-Mg і гарячеоцинкована сталь, щоб відповідати різноманітним умовам проекту, включаючи внутрішні та прибережні місця, середовища з високою солоністю, майданчики з обмеженим навантаженням на дах і електростанції з великим прольотом.

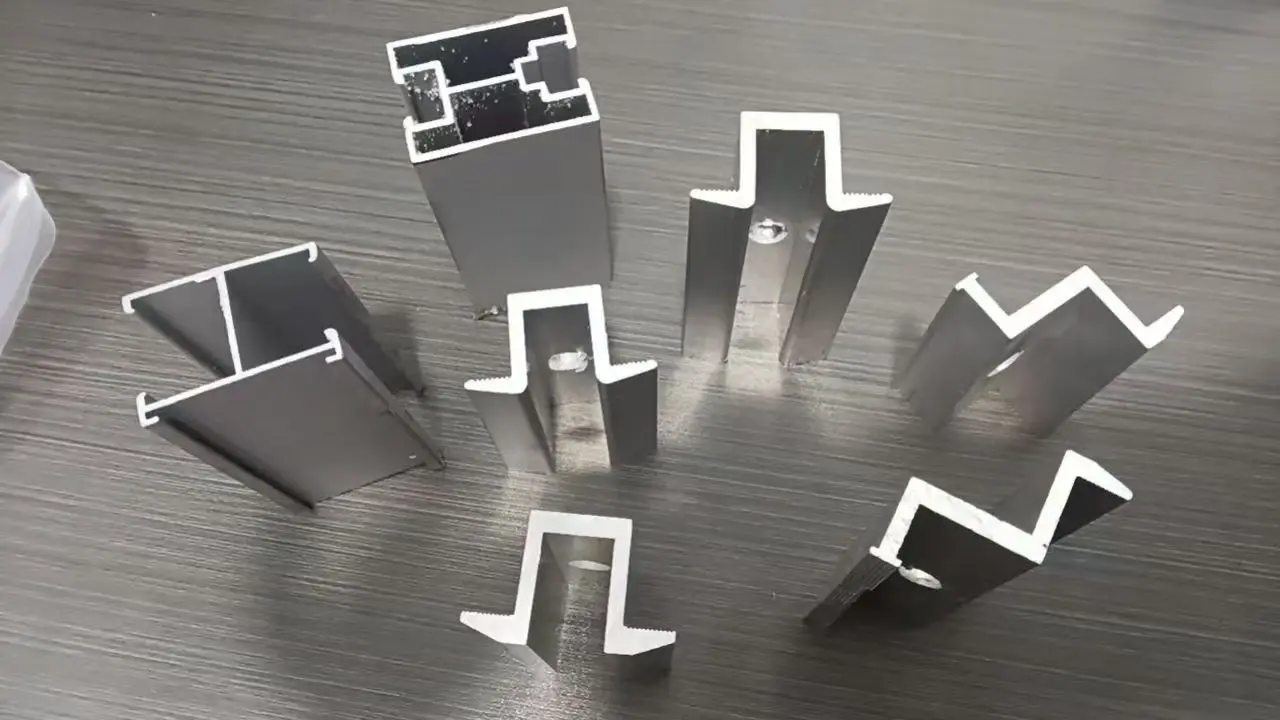

Включає стандартні C-, H- та U-подібні профілі, легкі неребристі профілі та індивідуальні нестандартні форми, що забезпечує сумісність як із звичайними проектами, так і зі спеціалізованими програмами модернізації.
Підтримує різання фіксованої довжини, штампування з ЧПУ та спеціальну обробку профілів. Ми не обмежуємося стандартними готовими продуктами та можемо виготовляти компоненти відповідно до конкретних вимог креслення проекту.
Напрямні рейки, затискачі (серединні/кінцеві затискачі), кріплення з нержавіючої сталі та компоненти заземлення виготовляються власними силами. Це забезпечує високий ступінь сумісності між профілями та аксесуарами, зводячи до мінімуму помилки монтажу на місці.
Стандартні специфікації є на складі для швидкої доставки; наша фабрика може похвалитися річною потужністю 200 000 тонн, здатною обробляти оптові постачання для електростанцій масштабу GW.
Усуває необхідність отримувати джерела окремо від алюмінієвих і сталеливарних заводів. Ми надаємо повний асортимент рейок і відповідних аксесуарів, що спрощує весь процес закупівель.
| Параметр Пункт | Технічна специфікація |
| Додаткові базові матеріали | Алюмінієвий сплав 6063-T5 / сталева стрічка S350GD Zn-Al-Mg / гарячеоцинкована сталь Q355 |
| Обробка поверхні | Анодування / Zn-Al-Mg покриття / Гаряче цинкування |
| Основні типи розділів | H-тип, C-тип, U-тип, легкі неармовані, нестандартні секції спеціальної форми |
| Товщина стінки профілю | Алюмінієвий сплав: 1,2-2,0 мм; Сталь: 1,0-1,5 мм (налаштовується) |
| Стандартна довжина доставки | 4м, 6м; індивідуальний розріз на будь-яку довжину |
| Сумісні модулі | Повний спектр монокристалічних, PERC, TOPCon PV модулів |
| Допоміжні аксесуари | Середні затискачі, кінцеві затискачі, кріплення з нержавіючої сталі, компоненти заземлення |
| Сценарії застосування | Дахи з кольорової сталевої черепиці, бетонні дахи, наземні електростанції, фотоелектричні навіси, відремонтовані фотоелектричні проекти спеціальної форми |
| Застосовні стандарти | Китайський стандарт GB, європейський стандарт EN; наявність сертифікатів на матеріали |
Марка матеріалів перевіряється для кожної партії напрямних, щоб переконатися, що не використовуються перероблені або нечисті матеріали;
Перевірки допусків розмірів і вибіркові перевірки товщини анодованого покриття гарантують, що обробка поверхні відповідає стандартам;
3. Звіти про механічні властивості профілів доступні за запитом;
4. Можуть бути надані сторонні звіти про випробування (наприклад, TUV, SGS), щоб відповідати вимогам для участі в торгах закордонних проектів і митних декларацій.
Ми допомагаємо з вибором моделі напрямних рейок на основі конкретних вітрових і снігових навантажень, умов даху та місцевого клімату; фізичні зразки можуть бути надіслані для перевірки матеріалу, поперечного перерізу та обробки поверхні; ми надаємо тендерну документацію, включаючи специфікації продукту та звіти про випробування; для закордонних клієнтів ми пропонуємо рекомендації, адаптовані до місцевих стандартів.
Для індивідуальних замовлень ми створюємо технологічні креслення для підписання клієнтом перед початком виробництва; під час виробництва ми надаємо фотографії та відео перевірки сировини, обробки профілю та вибіркових перевірок готової продукції, щоб клієнти могли відстежувати прогрес; відправлення включають повний пакувальний лист і сертифікацію матеріалів; ми пропонуємо різноманітні варіанти упаковки, включно із захистом від дощу стрейч-обгорткою для запобігання пошкодженню під час транспортування; для внутрішніх замовлень організовуємо пряму автотранспортну доставку на місце проекту; для експортних замовлень ми допомагаємо з повною митною документацією та підтримуємо різні торгові умови (наприклад, FOB).
Якщо під час транспортування виникає пошкодження (наприклад, вм’ятини чи деформація), ми швидко оцінюємо ситуацію після отримання перевірочних фотографій і організовуємо заміну частин або взаємно узгоджене рішення; ми надаємо вичерпні посібники зі встановлення, включаючи схеми та основні поради щодо встановлення; наша технічна команда пропонує віддалену підтримку для вирішення будь-яких проблем, що виникають під час встановлення.

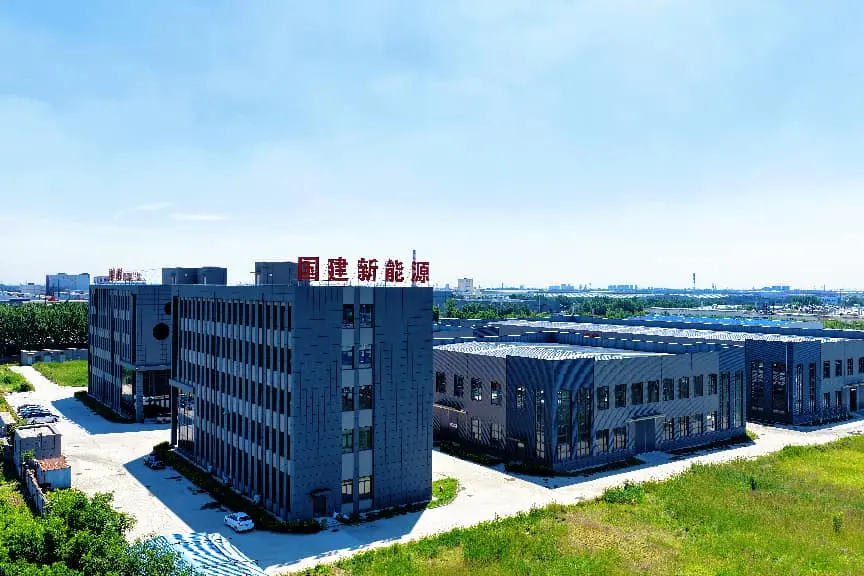

Наш завод розташований на промисловій базі Daqiuzhuang в Цзінхай, Тяньцзінь, недалеко від порту Тяньцзінь; це дозволяє здійснювати пряму доставку вантажівкою на місцеві об’єкти проекту та зручне митне очищення та доставку експортних замовлень. Ми підтримуємо довгострокові стабільні партнерські відносини з алюмінієвими екструзійними заводами, забезпечуючи надійне постачання сировини та гарантуючи, що сорти матеріалів ніколи не заміняться. Ми здійснюємо комплексний контроль якості протягом усього процесу, проводячи багаторазові перевірки від прийому сировини до відправки готової продукції. Ми одночасно виробляємо сталеві рейки (H-подібні рейки, рейки зі спеціальним профілем і рейки без ребер), що дозволяє клієнтам отримувати сталеві монтажні аксесуари та рейки з алюмінієвого сплаву в єдиному магазині; це зменшує витрати на зв’язок, пов’язані з керуванням кількома постачальниками, і ми обробляємо замовлення будь-якого розміру.
A: Аксесуари взаємозамінні, якщо поперечні прорізи збігаються; однак прямий контакт між сталлю та алюмінієм викликає електрохімічну корозію, тому під час змішування матеріалів необхідно встановлювати ізоляційні прокладки.
A: Профілі покриті захисною плівкою. Вся партія загорнута в дощозахисну стрейч-плівку та закріплена жорсткими паперовими протекторами для країв; довгі профілі також посилені дерев'яними рамами, щоб мінімізувати ризик подряпин під час транспортування.
A: Ні, це різниться. На цинк-алюмінієво-магнієві та гарячеоцинковані сталеві рейки надається 25-річна антикорозійна гарантія, а на анодовані алюмінієві сплави — 20-річна антикорозійна гарантія; будь ласка, підтвердьте конкретні умови гарантії перед розміщенням замовлення.
A: Напрямні рейки можна налаштувати з певним поперечним перерізом, відповідно до мінімальної кількості замовлення (MOQ) для створення екструзійної форми; однак прості модифікації, такі як регулювання довжини або штампування, не вимагають нових форм і мають нижчі вимоги до мінімального замовника.
A: Стандартні прорізні профілі в парі з сумісними затискачами не ковзатимуть; вам потрібно вказати товщину компонента, щоб ми могли підібрати правильний затиск. Не рекомендується змішувати аксесуари різних брендів.
A: Зберігайте їх у сухому, добре провітрюваному місці та уникайте впливу дощу або стоячої води. Профілі повинні бути підняті над землею — не кладіть їх безпосередньо на бруд або багнюку — і захисну плівку не слід знімати передчасно.
