A напрямна рейкаце більше, ніж проста металева доріжка. Це прецизійний компонент, відповідальний за підтримання контрольованого руху, вирівнювання, стабільності та безпеки в системах, де важливий плавний і повторюваний рух. Від установок ліфтів до промислового обладнання правильна напрямна має поєднувати точність розмірів, структурну міцність, якість поверхні, надійне встановлення та тривалий термін служби. У цьому посібнику пояснюється, як працюють напрямні рейки, що визначає їх ефективність, як вибрати правильну специфікацію та що покупці повинні перевірити перед розміщенням замовлення.
1. Основи напрямної рейки

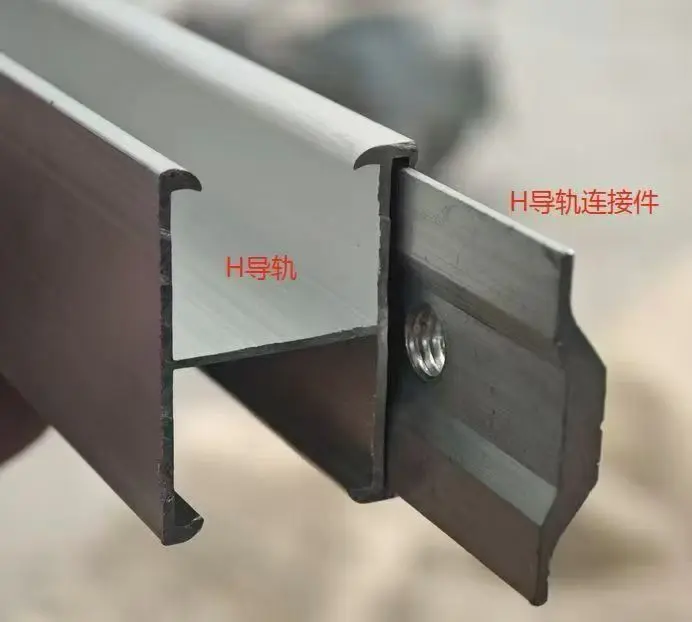

Направляюча рейка — це жорсткий лінійний компонент, призначений для контролю траєкторії рухомої частини. Замість того, щоб дозволяти компоненту вільно рухатися в кількох напрямках, рейка встановлює певний шлях руху та допомагає підтримувати послідовне вирівнювання під час роботи.
У системах ліфтів напрямні рейки встановлюються вертикально всередині шахти для спрямування кабіни ліфта та противаги. Сучасні стандарти ліфтів пред'являють особливі вимоги до матеріалу напрямних рейок, розмірів, геометрії, обробки поверхні, з'єднань, прогину та конструктивних характеристик. ISO 8100-33:2022, наприклад, визначає сорти та якість, розмірні та геометричні допуски, обробку поверхні та вимоги до позначення для стандартизованих направляючих T-типу, які використовуються для ліфтів і противаг.
Для промислового обладнання цей термін може описати ширший діапазон компонентів лінійного наведення. Точний поперечний переріз, матеріал, твердість, спосіб кріплення та обробка поверхні залежать від машини та робочого середовища.
2. Як працює напрямна
Ефективність напрямної рейки залежить від взаємодії між рейкою, рухомим вузлом, монтажними кронштейнами, напрямними башмаками або роликами, з’єднаннями та навколишньою структурою. Кожен елемент має працювати разом. Високоякісна рейка не може компенсувати поганий монтаж, неправильне вирівнювання або невідповідне опорне обладнання.
Підтримка контрольованого шляху подорожі
Рейка забезпечує фіксовану контрольну поверхню. Направляючі башмаки, ролики, колеса або інші напрямні елементи слідують за цією поверхнею, зменшуючи небажані рухи та утримуючи обладнання на одному рівні.
Поводження з бічними силами
Рухомі вантажі можуть створювати бічні сили під час прискорення, уповільнення, навантаження, розвантаження, вібрації або аварійної зупинки. Досить жорстка система напрямних рейок допомагає протистояти цим силам, одночасно обмежуючи надмірне відхилення.
Підтримка плавної роботи
Прямолінійність рейок і стан поверхні безпосередньо впливають на поведінку рухомого компонента. Погана геометрія, пошкоджені поверхні, забруднення або неправильно з’єднані секції рейок можуть збільшити рівень шуму, вібрації, зносу та вимоги до обслуговування.
Для застосування в ліфтах EN 81-20 спеціально вимагає, щоб напрямні рейки, їх з’єднання та кріплення витримували навантаження та зусилля, пов’язані з безпечною експлуатацією, тоді як відхилення повинні залишатися достатньо контрольованими, щоб уникнути перешкод для дверей, пристроїв безпеки або рухомих компонентів.
3. Основні напрямні
Направляючі використовуються скрізь, де потрібне контрольоване лінійне або вертикальне переміщення. Хоча напрямні ліфтів є одними з найбільш впізнаваних прикладів, основний інженерний принцип застосовується до багатьох галузей промисловості.
| застосування | Основна функція | Важливі міркування |
|---|---|---|
| Пасажирські ліфти | Направляюча машина і противага | Вирівнювання, комфорт їзди, міцність, прогин, якість поверхні |
| Вантажні ліфти | Контролюйте рух при більших навантаженнях | Вантажопідйомність, міцність конструкції, довговічність |
| Промислове обладнання | Забезпечте повторюване лінійне наведення | Напрям навантаження, швидкість, знос, точність монтажу |
| Системи обробки матеріалів | Керуйте рухомими платформами та компонентами | Безперервна робота, забруднення, доступ до обслуговування |
| Машини автоматизації | Підтримуйте точне розташування компонентів | Допуск на розміри, обробка поверхні, повторюваність |
| Спеціалізовані підйомні системи | Керуйте вертикальним або похилим рухом | Умови навантаження, вимоги безпеки, вплив навколишнього середовища |
У ліфтових установках напрямні – це не просто позиціонуючі компоненти. Вони також можуть взаємодіяти з системами безпеки під час ненормальних умов експлуатації. Норми Каліфорнії щодо ліфтів, наприклад, вимагають, щоб кабіни ліфтів і противаги були оснащені напрямними рейками, а також визначають вимоги щодо матеріалу рейок, секцій, опор, кріплень і конструктивних характеристик.
4. Матеріали та виготовлення
Сталь широко використовується для вимогливих напрямних рейок, оскільки вона пропонує корисне поєднання міцності, жорсткості, оброблюваності, зносостійкості та стабільності розмірів. Однак просто вказати «сталь» недостатньо. Сорт матеріалу та виробничий процес мають відповідати фактичному застосуванню.
Холоднотягнуті напрямні
Холодне витягування може забезпечити контрольовані розміри та послідовний профіль. Це робить його придатним для застосувань, де важливі точність розмірів і характеристики поверхні.
Оброблені напрямні
Механічну обробку можна використовувати, коли потрібен жорсткіший геометричний контроль або певний стан поверхні. ISO 8100-33 визначає маршрути виробництва холоднотягнутих і оброблених стандартизованих направляючих ліфтів Т-типу.
Обробка поверхні
Залежно від середовища може знадобитися захист від корозії. При визначенні доцільності додаткового захисту поверхні слід враховувати умови зберігання, транспортування, монтажу та тривалої експлуатації.
5. Ключові фактори ефективності
Кілька технічних характеристик визначають, чи буде направляюча рейка надійно працювати протягом усього терміну служби.
Одним із факторів, яким найбільше не враховують, є сукупний вплив прогину рейки, прогину кронштейна, зазору башмака напрямної та прямолінійності рейки. Вимоги щодо безпеки ліфтів чітко визнають, що ці фактори потрібно розглядати разом, а не окремо.
6. Керівництво з вибору направляючої
Вибір правильної напрямної рейки починається з додатка, а не з каталогу продукції. Рейка, яка добре працює в одній системі, може бути непридатною для іншої, оскільки навантаження, швидкість, відстань між рейками, умови підтримки, робоче середовище та вимоги безпеки можуть дуже відрізнятися.
Крок 1: Визначте навантаження
Визначити загальну рухому масу та визначити статичні, динамічні, ударні, гальмівні та бічні навантаження. Для ліфтів вага кабіни, номінальне навантаження, конфігурація противаги, швидкість, запобіжне обладнання та відстань між кронштейнами можуть впливати на вимоги до рейок.
Крок 2: Підтвердьте профіль рейки
Форма поперечного перерізу має відповідати обладнанню та відповідним специфікаціям. Т-подібні напрямні рейки широко стандартизовані для застосування в ліфтах, тоді як для промислового обладнання можуть знадобитися індивідуальні профілі.
Крок 3. Перевірте вимоги до розмірів
Перевірте висоту, ширину, товщину, довжину рейки, розташування монтажних отворів, де це можливо, конфігурацію з’єднання та допустимі допуски.
Крок 4: враховуйте навколишнє середовище
- Внутрішня або зовнішня установка
- Вологість і вплив води
- Пил, хімічні речовини або промислові забруднення
- Перепади температури
- Тривалість зберігання до установки
- Необхідна періодичність обслуговування
Крок 5: Підтвердьте сумісність
Направляючу рейку слід оцінювати як частину повної системи. Перед оформленням замовлення перевірте сумісність із кронштейнами, затискачами, пластинами, направляючими башмаками, роликами, запобіжними пристроями та опорною конструкцією.
| Питання покупця | Чому це важливо |
|---|---|
| Яке навантаження буде нести рейка? | Визначає необхідну міцність і жорсткість конструкції. |
| Яка робоча швидкість? | Вищі швидкості можуть зробити вирівнювання, вібрацію та якість поверхні більш критичними. |
| Який профіль рейки потрібен? | Забезпечує механічну сумісність з напрямною системою. |
| Які допустимі відхилення? | Контролює точність монтажу та оперативність. |
| Де буде встановлена рейка? | Допомагає визначити захист від корозії та вимоги до матеріалів. |
| Який стандарт застосовується? | Запобігає придбанню технічно несумісного товару. |
7. Встановлення та обслуговування
Навіть високоякісна напрямна може погано працювати, якщо нехтувати точністю монтажу. Вирівнювання рейок слід перевіряти протягом усього процесу встановлення, а не лише після того, як усі секції зібрані.
Пріоритети встановлення
- Перевірте рейки перед установкою на наявність видимих пошкоджень, корозії, деформації або забруднення.
- Перевірте опорні точки встановлення та положення кронштейнів.
- Зберігайте вказане вирівнювання та відстань у всій системі.
- Переконайтеся, що з’єднання належним чином підігнані та закріплені.
- Перевірте кріплення та опорні компоненти відповідно до застосовної специфікації.
- Виконайте остаточну перевірку руху та вирівнювання перед введенням в експлуатацію.
Вимоги до ліфтів також визнають важливість гнучкості кріплення та руху будівлі. EN 81-20 вимагає, щоб механізми кріплення напрямної рейки враховували такі впливи, як звичайне осідання будівлі або усадка бетону, одночасно запобігаючи обертанню кріплень, яке може розблокувати рейки.
Регулярне технічне обслуговування
Технічне обслуговування має бути зосереджене на ознаках зносу, незвичайній вібрації, корозії, ослаблених кріпленнях, пошкоджених поверхнях, ненормальному шумі та змінах поведінки під час роботи. Якщо застосування стосується обладнання, яке має важливе значення для безпеки, інспекції повинні здійснюватися відповідно до інструкцій виробника обладнання та відповідних місцевих вимог.
8. Контрольний список перевірки якості
Покупці, які закуповують напрямні рейки в обсязі, повинні встановити чіткий процес перевірки перед початком виробництва. Це зменшує ризик отримання компонентів, які технічно відповідають номінальним характеристикам, але створюють проблеми під час встановлення.
- Перевірка матеріалу:Підтвердьте вказану марку сталі та відповідну документацію на матеріал.
- Перевірка розмірів:Перевірте критичні розміри профілю відповідно до затверджених креслень або специфікацій.
- Перевірка прямолінійності:Переконайтеся, що геометрія рейки залишається в межах необхідного допуску.
- Перевірка поверхні:Подивіться на подряпини, вм’ятини, тріщини, корозію чи інші дефекти, які можуть вплинути на продуктивність.
- Спільна перевірка:Перевірте з’єднувальні поверхні та з’єднувальні компоненти.
- Перевірка довжини:Перевірте довжину окремих рейок і дозволені допуски.
- Перевірка упаковки:Переконайтеся, що рейки захищені від деформації та пошкодження навколишнього середовища під час транспортування.
9. Загальні виклики покупця
Виклик 1: Нечіткі технічні характеристики
Покупці іноді вимагають «стандартну напрямну» без визначення застосування, профілю, матеріалу, довжини, допуску або відповідного стандарту. Це може призвести до повторних технічних уточнень і затримки виробництва.
Завдання 2: Невідповідні розміри
У великих проектах навіть невеликі відмінності між партіями можуть ускладнити монтаж. Тому послідовний контроль виробництва важливий, коли задіяно кілька партій виробництва.
Завдання 3: транспортні пошкодження
Довгі сталеві секції під час транспортування можуть зазнавати згинання, ударів, вологи та стирання. Відповідне пакування та способи завантаження є частиною якості продукту, а не запізнілою думкою.
Проблема 4: Погана комунікація між постачальником і установником
Технічні деталі повинні бути підтверджені перед виробництвом, особливо якщо рейка є частиною інтегрованого ліфта або системи машин. Креслення, допуски, вимоги до матеріалів, критерії перевірки та очікування упаковки повинні бути узгоджені заздалегідь.
Завдання 5: Вибір лише за ціною
Найнижча ціна за одиницю може не відповідати найнижчій загальній вартості проекту. Переробка, затримки встановлення, заміна частин, проблеми з транспортуванням і невідповідна якість можуть швидко переважити початкову різницю в ціні.
10. Навіщо працювати з Guojian Steel (Tianjin) Co., Ltd.?
Для покупців, які закуповують сталеві напрямні, здатність постачальника розуміти технічні вимоги так само важлива, як і виробничі потужності. Guojian Steel (Tianjin) Co., Ltd. може служити технічним виробничим партнером для покупців, яким потрібні сталеві компоненти з певними розмірами, послідовними вимогами до виробництва та підтримкою, орієнтованою на застосування.
Процес професійного пошуку має починатися з фактичного застосування. Замість того, щоб розглядати кожне замовлення як загальний сталевий продукт, постачальник і покупець можуть уточнити необхідний профіль, розміри, вимоги до матеріалів, стан поверхні, довжину, допуски, упаковку та очікування перевірки перед виробництвом.
Для міжнародних покупців мета полягає не просто в тому, щоб придбати відрізок сталі. Необхідно отримати рішення для направляючої рейки, яке відповідає застосуванню, методу встановлення, вимогам до якості та графіку проекту.
11. Часті запитання
Для чого використовується напрямна рейка?
Направляюча рейка контролює рух рухомого компонента по визначеному шляху. У ліфтах він направляє кабіну та противагу, допомагаючи підтримувати вирівнювання та стабільність.
Який матеріал зазвичай використовується для напрямних ліфтів?
Зазвичай використовується сталь, оскільки вона забезпечує міцність і жорсткість, необхідні для вимогливих застосувань. Конкретні вимоги до матеріалів залежать від застосовного стандарту та конструкції системи.
Що робить напрямну високоякісною?
До важливих характеристик належать належні властивості матеріалу, точність розмірів, прямолінійність, відповідна обробка поверхні, узгоджена геометрія, надійні з’єднання та належний огляд.
Чому важлива прямолінійність напрямних рейок?
Надмірне відхилення може вплинути на взаємодію між рейкою та направляючими компонентами, потенційно збільшуючи вібрацію, шум, знос і труднощі встановлення.
Як покупцям вибрати напрямну?
Почніть із застосування, навантаження, швидкості, профілю рейки, розмірів, допусків, монтажної схеми, робочого середовища та відповідних стандартів. Слід розглядати повну систему напрямних, а не лише рейку.
Чи стандартизовані напрямні?
Деякі програми використовують стандартизовані профілі та вимоги. Для систем ліфтів ISO 8100-33:2022 визначає вимоги до стандартизованих напрямних T-типу, які використовуються для кабіни ліфта та противаг. Для інших промислових застосувань може знадобитися спеціальний дизайн.
Чи можна налаштувати напрямні рейки?
Залежно від виробничого процесу та застосування такі вимоги, як розміри, довжина, класи матеріалів, стан поверхні, розташування отворів, упаковка та інші виробничі деталі можуть бути налаштовані або узгоджені відповідно до специфікацій проекту.
Чому напрямні рейки слід перевіряти перед відправкою?
12. Висновок
Надійна напрямна шина є результатом більш ніж відповідного сталевого профілю. Його реальна продуктивність залежить від співвідношення між якістю матеріалу, геометрією, прямолінійністю, станом поверхні, міцністю конструкції, з’єднаннями, точністю встановлення та робочим середовищем.
Для ліфтів та інших систем точного переміщення ці фактори стають особливо важливими, оскільки напрямні безпосередньо впливають на центрування, якість їзди, стабільність обладнання, вимоги до обслуговування та безпечну експлуатацію. Міжнародні стандарти, такі як ISO 8100-33, містять визначені вимоги до стандартизованих напрямних ліфтів, тоді як місцеві правила можуть встановлювати додаткові вимоги для конкретних установок.
Для покупців найефективнішим підходом є чітке визначення застосування, підтвердження технічних специфікацій перед виробництвом, оцінка повної системи керування та робота з виробником, здатним підтримувати постійну якість від сировини до кінцевої перевірки.
