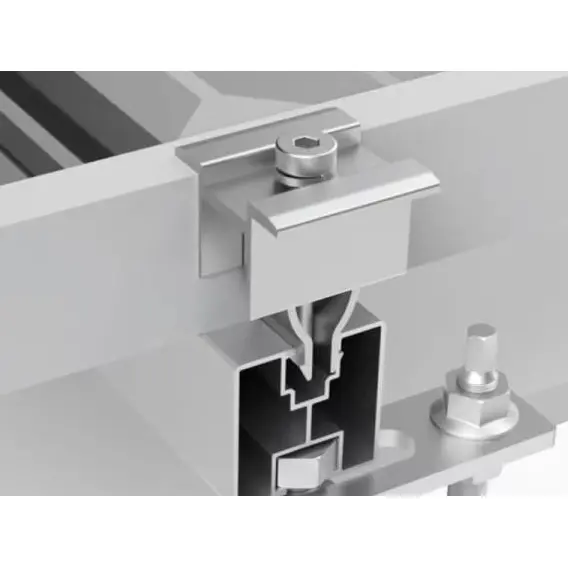

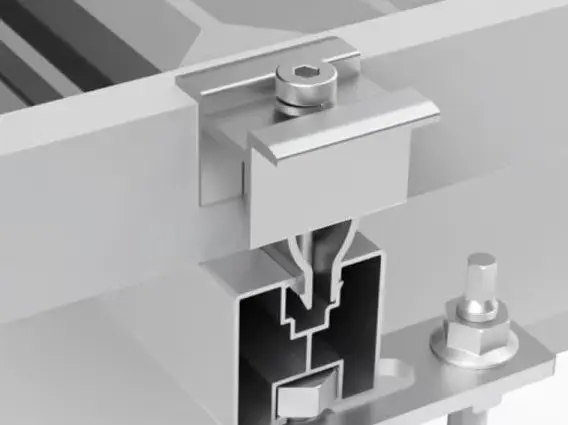

Сонячна установка Пресовий фітинг

Монтажні пресові фітинги для сонячних батарей, що постачаються компанією Guojian, підходять для фотоелектричних рам діаметром від 30 мм до 55 мм і ідеально сумісні зі сталевими рейками C-типу, Z-типу, U-типу та цинк-алюмінієво-магнієвими направляючими, виготовленими на нашому заводі. Поверхня оброблена анодуванням, що забезпечує чудову стійкість до корозії та підходить для різних сценаріїв застосування, таких як наземні електростанції, розподілені системи на дахах і додаткові сільськогосподарські фотоелектричні проекти.

Основні переваги продукту

1. Інтегроване рішення OEM із специфікаціями, які ідеально відповідають компонентам

2. Цільна екструдована конструкція з алюмінієвого сплаву 6005-T5 для високої міцності конструкції

3. Стійкі до погодних умов амортизаційні накладки з EPDM для захисту каркасів модулів

4. Широкий діапазон затиску сумісний з усіма типами фотоелектричних модулів

5. Анодована обробка для тривалої стійкості до корозії та зовнішньої експлуатації

6. Включає застібки з нержавіючої сталі 304 для запобігання іржі та заїданню

7. Масове виробництво на автоматизованих лініях, що забезпечує стабільне постачання для масштабних проектів

Сценарії застосування

1. Наземні фотоелектричні установки загального користування

Великомасштабні фотоелектричні бази мегаватного класу на рівнинах, у гірських районах або пустелях; у поєднанні з гарячеоцинкованими або покритими Zn-Al-Mg C-канальними рейками; використовує середні та кінцеві затискачі для надійного монтажу масиву з чудовою стійкістю до вітру, снігу та навантажень.

2. Комерційно-промислові (C&I) дахові PV

Сонячний монтажний пресовий фітинг проектується на кольорову сталеву плитку або плоскі бетонні дахи; легкі алюмінієві хомути зменшують загальне навантаження на дах; сумісний з різними макетами масивів; простий монтаж без шкоди для гідроізоляції даху.

3. Екододаткові фотоелектричні проекти

Агроелектричні, рибальські фотоелектричні станції, пасовищні фотоелектричні станції та фотоелектричні станції соляних полів; Рейки Zn-Al-Mg у поєднанні зі стійкими до корозії алюмінієвими затискачами витримують солончато-лужний ґрунт і середовища з високою вологістю (наприклад, над рибними ставками).

4. Фотоелектричні навіси та розумні теплиці

Сталеві фотоелектричні навіси для автомобілів і сільськогосподарські фотоелектричні теплиці; сумісний з кріпленнями з регульованим нахилом і стеженням; гнучке використання довгих і коротких затискачів для регулювання відстані між модулями.

5. Закордонні фотоелектричні проекти

Житлові проекти та проекти C&I PV у Південно-Східній Азії, Європі та Африці; доступні інструкції зі встановлення англійською мовою; специфікації стійкості до корозії, що підходять для дощового або прибережного клімату; повні комплекти систем кріплення доступні для експорту.

Інструкції зі встановлення та використання

1. Суворе дотримання специфікацій крутного моменту

Крутний момент < 18 Н·м: недостатня сила затиску; модулі можуть ковзати або створювати шум під час сильного вітру. Крутний момент > 25 Н·м: надмірний тиск деформує раму модуля, викликаючи мікротріщини в склі та подальше зниження вихідної потужності.

2. Не пропускайте амортизаційні прокладки з EPDM

Прямий контакт металу з металом без накладки дряпає анодовану раму та викликає електрохімічну корозію; тривале проникнення дощової води призводить до іржавіння та пошкодження рами.

3. Не змішуйте кріплення з різних матеріалів

Алюмінієві затискачі не можна поєднувати з болтами з вуглецевої сталі; Контакт між алюмінієм і залізом у присутності дощової води спричиняє електрохімічну корозію, що призводить до заклинювання або руйнування кріпильних деталей за короткий термін.

4. Не ріжте та не шліфуйте корпуси затискачів на місці

Шліфування пошкоджує антикорозійний анодований шар, спричиняючи швидке іржавіння кромок; якщо потрібні коригування розміру, заздалегідь вимагайте виготовлення нестандартних деталей на заводі.

5. Сумісність товщини рами модуля

Категорично уникайте використання затискачів з вузьким захватом на занадто товстих рамах; це створює щілину між затискачем і рамою, концентруючи напругу та ймовірно розчавлюючи модуль.

6. Монтаж при низькій температурі або вологій погоді

Встановлення не рекомендовано Монтаж на сонячних батареях Пресовий фітинг, коли температура нижче 0°C; низькі температури зміцнюють накладку EPDM, знижуючи ефективність амортизації та створюючи ризик пошкодження рами модуля. Перед установкою після дощу переконайтеся, що черепиця та монтажні рейки сухі.

7. Перевірка та технічне обслуговування після встановлення

Проводити планові перевірки кожні півроку; перевіряйте кожні три місяці для прибережних або рибальських сонячних проектів. Виконайте комплексну перевірку затяжки болтів і старіння колодок після тайфунів або сильних снігових бур.

8. Вимоги до зберігання та захисту

Зберігайте невстановлені затискачі в сухому складі в герметичних, вологостійких коробках; уникайте впливу прямих сонячних променів або дощу, щоб запобігти передчасному старінню та виходу з ладу гумових накладок.
