Сонячний гак для даху

Сонячний гак для даху, наданий виробником Guojian, можна встановити, не проникаючи через водонепроникний шар, таким чином уникаючи ризику протікання даху в місці його виникнення. У поєднанні з нашими спеціальними направляючими C-подібними канавками система забезпечує легку, безпечну та надійну установку. Завдяки нашій власній виробничій лінії для штампування аксесуарів для дахів і повній сертифікації «трьох систем» ми маємо великий досвід у розподілених фотоелектричних полях на дахах і надаємо послуги для промислових і житлових проектів по всій країні.

Ключові проблеми клієнтів

1. Чи призведе це до протікання даху?

Гачки Guojian стандартно поставляються з потовщеними водонепроникними накладками з EPDM. Точки кріплення вирівнюються з конструкційним шаром покрівлі, передаючи навантаження на розташовані нижче прогони або дерев’яні балки; плитка служить лише покриттям і не має ваги, що виключає ризик протікання через отвори. Польові випробування в дощових прибережних районах і південних регіонах із тривалими сезонами дощів (сливовий дощ) показали відсутність витоку протягом п’яти років.

2. Чи сумісний він з різними типами плитки?

Ми пропонуємо кілька серій виробів: регульовані гаки для черепиці підходять для різної вигнутої глиняної черепиці, тоді як кольорові сталеві затискачі підходять для трапецієподібних або гофрованих сталевих дахів. Спеціальні форми можна створювати на основі конкретних типів черепиці та нахилу даху, усуваючи необхідність шліфування або різання на місці.

3. Чи буде він іржавіти в сильно корозійних середовищах, таких як прибережні чи промислові зони?

Стандартні оцинковані гаки, що використовуються всередині країни, мають тенденцію іржавіти та ламатися протягом 3–5 років. Ми пропонуємо нержавіючу сталь 304 для стандартних дахів і нержавіючу сталь 316 спеціально для приморських або соляно-лужних промислових зон. Наш варіант із цинково-алюмінієво-магнієвою вуглецевою сталлю забезпечує чудову економічну ефективність, має самовідновлювальне покриття на зрізаних краях і проходить 1000-годинний тест на розпилення солі без появи плям іржі.

4. Чи відповідає він стандартам стійкості до тайфуну та снігового навантаження?

Корпус гака виготовлений із потовщеного (2,0–3,0 мм) листового металу та сформований за допомогою комплексного штампування, усуваючи слабкі місця, спричинені з’єднаннями. Він пройшов механічні випробування на тиск вітру 60 м/с і снігове навантаження 1000 Н/м². На великомасштабних установках у південно-східних прибережних районах, схильних до тайфунів, і на засніжених північних промислових об’єктах не виявлено випадків розхитування чи деформації.

Сфери застосування

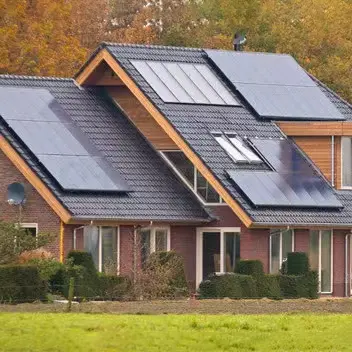

1. Житлова PV на даху

Підходить для власноруч побудованих сільських будинків і вілл із заскленими або цементними черепичними дахами, а також для невеликих (3–10 кВт) житлових фотоелектричних систем. Сонячний крюк для даху не додає надмірного навантаження на дах, а монтаж зберігає первісний зовнішній вигляд черепиці, що робить їх ідеальними для проектів модернізації PV в масштабах села.

2. Промислові та комерційні сталеві дахи з кольоровим покриттям

Розповсюджені фотоелектричні рішення для трапецієподібних і гофрованих сталевих дахів на заводах, логістичних складах і промислових парках. Варіанти включають проникаючі гаки та непроникаючі затискачі, призначені для збереження цілісності оригінальної гарантії гідроізоляції даху; підходить для великих дахових електростанцій потужністю від сотень кіловат до кількох мегават.

3. Спеціалізовані композитні сценарії покрівлі

Інтеграція PV для будівель у мальовничій місцевості з черепицею в античному стилі, бетонними дахами з плоского на похилий і сонячними кімнатами. Нестандартні низькопрофільні ультратонкі гачки використовуються для збереження оригінальної естетики будівлі.

Реальні приклади проектів

1. Загальносільський житловий фотоелектричний проект у новому селі Ляньчжу, Хешань, Гуандун (1,07 МВт)

Регульовані дахові гаки з нержавіючої сталі від Guojian використовувалися на всіх житлових дахах із глазурованої черепиці, спеціально адаптовані для вигнутої глиняної черепиці, типової для регіону Ліннань. Під час монтажу плитка не зламалася, а за три роки експлуатації не було повідомлень про течі чи корозію; проект рекламувався як демонстрація інтегрованої фотоелектричної архітектури на рівні провінції.

2. 1,2 МВт кольорова сталева фотоелектрична установка на даху у великому логістичному парку в Цзянсу

Спеціалізовані гаки для даху збільшеної висоти використовувалися для вигнутих сталевих фабричних дахів для розподілу точкових навантажень; проект пройшов місцеву перевірку навантаження на тайфун. Система генерує в середньому 1,3 мільйона кВт-год щорічно, при цьому гідроізоляція даху залишається цілою та не протікає.

3. Масовий експортний проект житлової фотоелектричної системи на даху у В’єтнамі

Індивідуальний сонячний крюк для даху, розроблений для плоских черепичних дахів Південно-Східної Азії, експортується разом із повними комплектами монтажних профілів. Проект охоплює понад тисячу житлових дахів і адаптований до місцевого клімату з високою температурою та великою кількістю опадів.

Застереження щодо встановлення та використання

1. Вимоги до точки кріплення

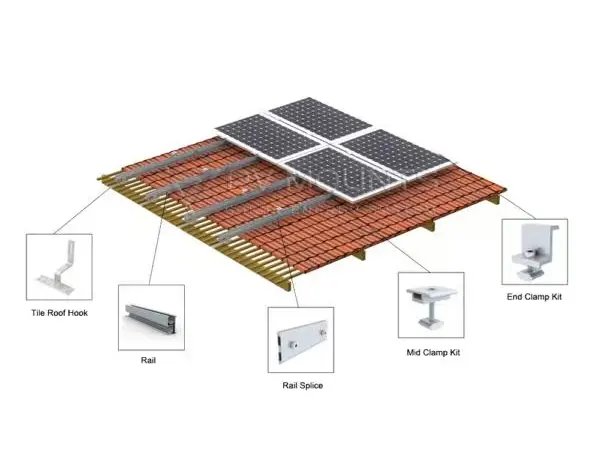

Основу гака необхідно прикріпити до балок даху (дерев’яних або сталевих) або бетонних балок. Забороняється кріплення виключно до плитки або поверхневого гідроізоляційного шару, щоб запобігти розтріскування або відшарування плитки внаслідок тривалого навантаження.

2. Технічні характеристики гідроізоляції

Після свердління очистіть пил, введіть в отвір стійкий до погодних умов герметик і закріпіть вузол водонепроникною прокладкою з EPDM. Після зміни розташування черепиці збережіть початковий ухил дренажу та переконайтеся, що дренажні канали даху залишаються без перешкод.

3. Технічні характеристики відстаней і навантаження

Кожен фотоелектричний модуль поєднується з 2–4 гаками для даху; Щільність крюка повинна бути збільшена для ухилів покрівлі, що перевищує 25°, або в прибережних районах, які піддаються сильним вітровим навантаженням. Монтаж має суворо відповідати наданим нами кресленням розміщення навантажень.

Гарантії транзакцій

1) Гарантія кваліфікації: повний набір сертифікатів — ISO9001 (якість), ISO14001 (екологія) та ISO45001 (гігієна праці) — разом із сертифікатом кредиту підприємства рівня 3A та звітами про перевірку матеріалів фабрики надаються разом із вантажем для відповідності вимогам тендеру та торгів.

2) Забезпечення контролю якості: чотириетапна перевірка якості — випробування вхідної сировини, перевірка розмірів штампування з ЧПУ, відбір проб антикорозійного соляного туману та випробування імітації механічного навантаження. Кожна партія продукції простежується для усунення відхилень у розмірах і дефектів покриття.

3) Гарантія доставки: у контрактах на поставку вказуються чіткі дати доставки із застосуванням штрафів за затримки; Підтримується нормативний склад 10 тис. тонн, пріоритет виробництва отримують термінові проекти.

4) Технічна підтримка на місці: інженери можуть бути направлені для надання вказівок щодо встановлення на місці для великомасштабних (на рівні мегават) домашніх проектів; для закордонних проектів ми надаємо технічну документацію англійською мовою та дистанційні відеоінструкції.

5) Довгострокова підтримка експлуатації та технічного обслуговування: для старих фотоелектричних електростанцій, які експлуатуються роками, ми пропонуємо знижку на заміну гаків і обладнання, а також технічне керівництво з обслуговування та ремонту дахової фотоелектричної системи.
