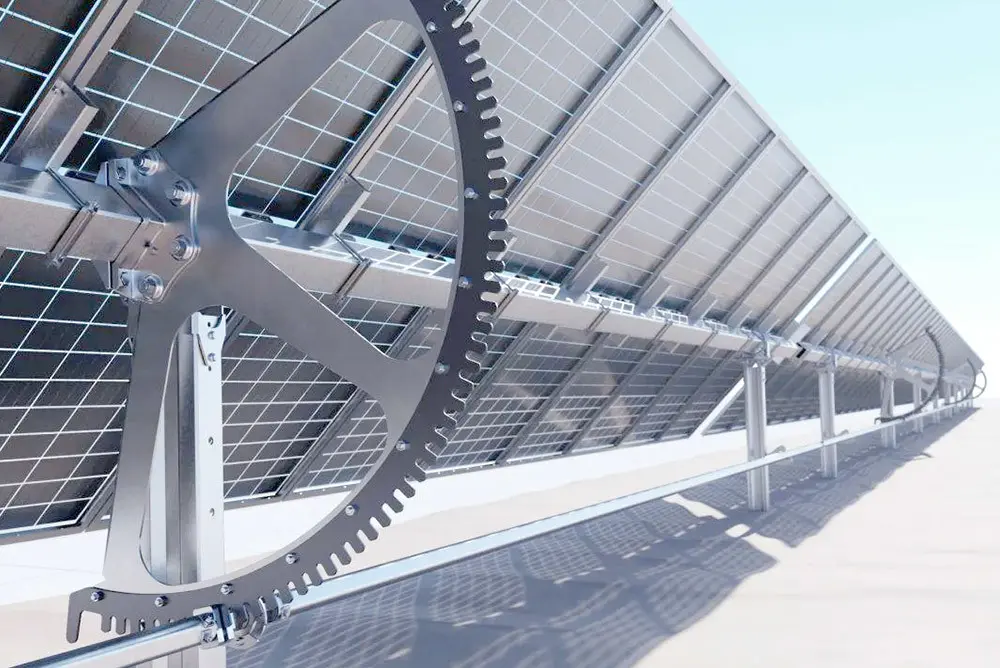

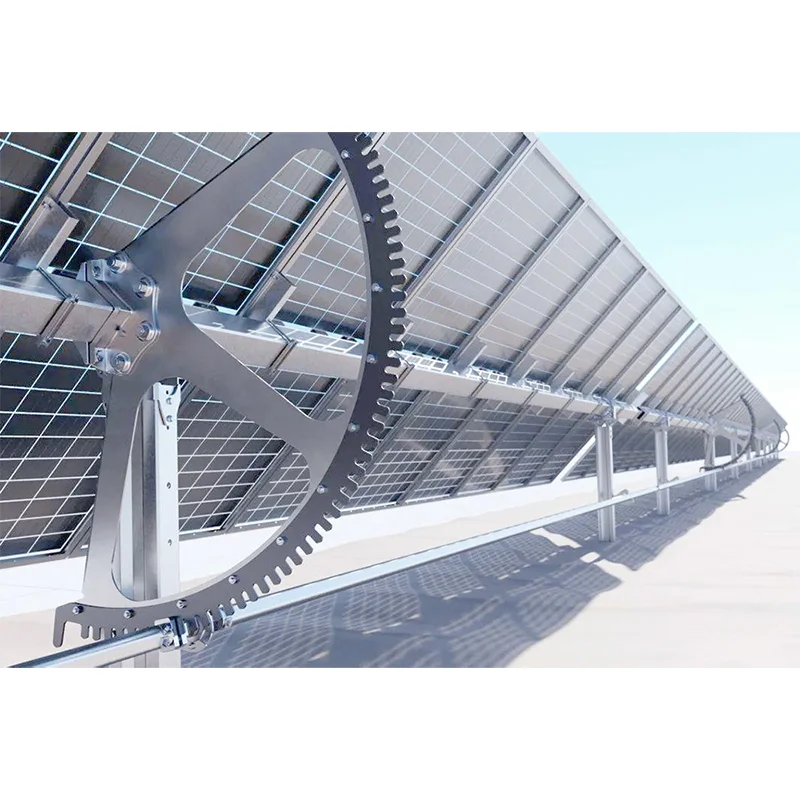

Дугоподібний регульований монтажний кронштейн для сонячних батарей

Цей постачальник дугоподібного регульованого монтажного кронштейна для сонячних батарей використовує інтегрований безшовний процес формування, точне штампування з ЧПК і повністю механізоване прокатування. Зварювання на місці виключається на користь модульної болтової збірки, зберігаючи відхилення від площинності в межах 2 мм. Це ефективно запобігає таким будівельним проблемам, як мікротріщини в модулях і структурні деформації, одночасно значно скорочуючи графіки будівництва та знижуючи витрати. Порівняно з традиційними кріпленнями, ці високоякісні дугоподібні регульовані фотоелектричні кріплення легкі, високостійкі до корозії, універсальні, прості в транспортуванні та ефективні в установці. Уся лінійка продуктів сертифікована за стандартом ISO9001 і проходить 100% заводську перевірку, щоб забезпечити стабільну контрольовану якість.

Основні переваги продажу та конкурентні переваги

1. Інноваційна структура регулювання з високою можливістю адаптації до нахилу: має дугоподібний шарнірний механізм регулювання, що дозволяє безперервно, вільно регулювати нахил від 5° до 60°, гнучко адаптуючись до сонячних умов на різних широтах.

2. Значні переваги у виробництві електроенергії: стандартні моделі з ручним регулюванням підвищують потужність на 8–12%; додаткові моделі інтелектуального відстеження можуть збільшити генерацію до 30%.

3. Високоміцний, стійкий до корозії основний матеріал підходить для суворих умов

Основна сталева конструкція: використовується високоміцна сталь Q235 і Q550;

Антикорозійне покриття: цинк-алюміній-магнієве покриття щільністю 120 г/м²;

Стійкість до корозії: пройшов 5000-годинний тест соляного туману;

Стійкість до вітру та навантажень: Витримує вітри за шкалою Бофорта 13; вантажопідйомність 200 кг/м²;

Застосовні сценарії: підходить для різних суворих зовнішніх умов, включаючи прибережні райони з високою солоністю, вологі гірські регіони та приливні рівнини.

4. Удосконалене виробництво та висока точність монтажу: використовується безшовний, інтегрований процес штампування та формування з ЧПК із модульною конструкцією збірки з болтами, усуваючи потребу у зварюванні на місці. Відхилення від площинності монтажу контролюється в межах 2 мм, ефективно запобігаючи таким проблемам, як мікротріщини в фотоелектричних модулях і структурна деформація.

5. Гнучке постачання, транспортування та налаштування: має легку загальну конструкцію, яка полегшує транспортування на великі відстані та штабелювання на місці. Підтримує як стандартизовані масові закупівлі, так і нестандартні налаштування на основі конкретних вимог проекту.

6. Розширена гарантія та міцна конструкція: Поставляється з 20-річною гарантією; Основна конструкція забезпечує тривалу стабільність і тривалий термін служби.

Модель продукту та основні технічні параметри

1. Основний матеріал і антикорозійна обробка: основний корпус виготовлено з високоміцної конструкційної сталі Q235/Q550 із антикорозійним покриттям цинк-алюміній-магній щільністю 120 г/м². Він пройшов 5000-годинний тест на вплив нейтральної солі, що гарантує стійкість до іржі та старіння під час тривалого використання на вулиці.

2. Процес точного формування: використовується безшовна інтегрована точна прокатка та процес штампування з ЧПК, що забезпечує точне позиціонування розмірів і міцну структурну стабільність.

3. Механізм регулювання кута: оснащений аркоподібним шарнірним механізмом регулювання, що пропонує діапазон регулювання 5°–60°; механізм працює плавно і стійкий до заклинювання або деформації при тривалому використанні.

4. Стійкість до навантаження та вітру: стійкість до вітру до 13 балів за шкалою Бофорта з максимальною навантажувальною здатністю 200 кг/м², що забезпечує надійну роботу за суворих зовнішніх умов.

5. Переваги монтажу та конструкції: має модульну конструкцію з повністю болтовим кріпленням, усуваючи потребу у зварюванні на місці, і зберігає площинність монтажу з допуском 2 мм.

6. Сумісність модулів: підтримує різні конфігурації, включаючи одномодульні та багаторядні макети; сумісний із основними монокристалічними та двосторонніми фотоелектричними модулями на ринку.

7. Можливості налаштування: специфікації ширини стійки та прольоту можуть бути оптимізовані та налаштовані відповідно до конкретних вимог, що відповідають різноманітним умовам на місці.

Широкий спектр додатків і реальних проектів

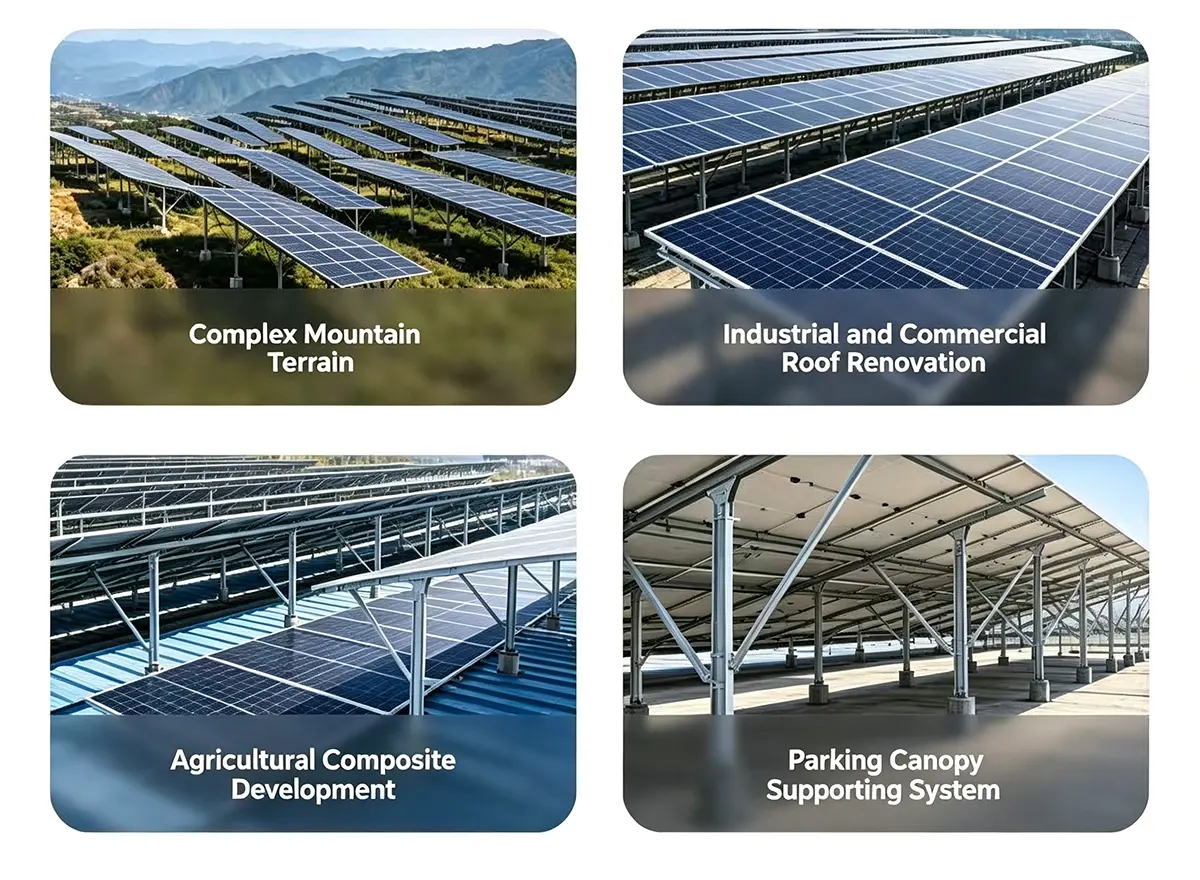

1. Охоплює різноманітні сценарії фотоелектричних проектів: підходить для широкого спектру проектів, включаючи C&I (комерційні та промислові) кольорові сталеві дахи, розподілену фотоелектричну мережу на черепичних дахах, наземні фотоелектричні установки в гірській місцевості, рибальські фотоелектричні та сільськогосподарські системи, фотоелектричні навіси для автомобілів та енергозберігаючі фотоелектричні модернізації для старих житлових громад.

2. Адаптація до складних зовнішніх середовищ: підходить для встановлення на різних рельєфах і середовищах, включаючи відкриті рівнини, хвилясту гірську місцевість, припливні рівнини та прибережні зони, схильні до високої вологості та тайфунів.

3. Великий досвід проектів (внутрішній і міжнародний): успішно реалізовано понад сотню еталонних проектів, включаючи прибережні вітростійкі електростанції, сільські агроелектричні системи, фотоелектричні системи на дахах промислових парків і великомасштабні фотоелектричні навіси для автомобілів, а продукція також експортується до багатьох країн Південно-Східної та Південної Азії.

4. Комплексна візуальна підтримка в реальному світі: для всіх спільних проектів ми надаємо фактичні фотографії та відео, що охоплюють заводське виробництво, завантаження та відвантаження, а також завершені будівельні майданчики.

5. Універсальне обслуговування індивідуальних рішень: ми надаємо плани розміщення модулів на основі топографії місця та умов освітлення, пропонуючи комплексні інтегровані рішення, які включають монтажну конструкцію.

Точна майстерність · Надійна гарантія якості

1. Стандартизована система контролю якості та авторитетні облікові дані тестування: виробництво дотримується стандартів управління якістю ISO9001; ми маємо вичерпні звіти сторонніх випробувань, що стосуються антикорозійних властивостей і механічної несучої здатності.

2. Наскрізний замкнутий контроль якості: ми встановили повний ланцюжок контролю якості, що охоплює прийом сировини, штампування та формування, перевірку покриття та відбір зразків готової продукції.

3. Поетапні та багаторівневі стандарти перевірки

Споживання сировини: Спектроскопічний аналіз сталевого матеріалу;

Етап напівфабрикату: Перевірка точності штампування та формування розмірів;

Етап готового продукту: стандартизовані випробування симуляції соляного туману та випробування тиску на несучу силу.

4. Суворі вимоги до перевірки на виході з фабрики: ми реалізуємо політику 100% перевірки всіх продуктів перед тим, як вони залишать фабрику, запобігаючи виходу дефектних виробів на ринок у джерела.

Автоматизоване виробництво та управління відстеженням партій: оснащено власними автоматизованими виробничими лініями, які використовують точну механічну прокатку; зразки з кожної партії архівуються, щоб забезпечити повну відстежуваність партії.

Професійна незалежна випробувальна лабораторія: незалежна лабораторія на місці проводить звичайні випробування стійкості до атмосферних впливів і моделювання старіння, щоб постійно перевіряти довговічність виробу на відкритому повітрі.

Повна та перевірена документація тестування: електронні та паперові копії всіх кваліфікаційних сертифікатів і звітів про тестування доступні за запитом.

Прямий виробник із перевіреними можливостями – основні конкурентні переваги

У більшості стандартних регульованих монтажних кронштейнів на ринку використовуються прості шарнірні конструкції, що робить їх дуже чутливими до заклинювання, іржавіння та виходу з ладу обмежувачів регулювання під час тривалого використання поза приміщенням. Навпаки, наш дугоподібний кронштейн має оновлену, потовщену дугоподібну шарнірну конструкцію, яка забезпечує рівномірний розподіл навантаження, запобігаючи деформації або заїданню протягом багатьох років експлуатації на вулиці. У той час як більшість конкуруючих продуктів пропонують лише налаштування з фіксованим кроком, наш продукт забезпечує плавне, безперервне регулювання від 5° до 60°, максимізуючи сонячне опромінення та збільшуючи вихід електроенергії.

Універсальні рішення та гарантія комплексного технічного обслуговування

1. Спеціальна індивідуальна передпродажна технічна підтримка: професійні передпродажні інженери забезпечують цілеспрямоване супроводження проекту, створюючи безкоштовні попередні плани для макетів монтажної конструкції та вибору кута нахилу на основі фактичних умов на місці.

2. Повна доставка технічної документації: конструкційні креслення CAD і технічні дані щодо розрахунків механічних навантажень надаються під час розміщення замовлення; як друковані, так і цифрові посібники з монтажу входять у комплект поставки.

3. Багатоформатні інструкції з інсталяції: дистанційна онлайн-інструкція з інсталяції доступна після відвантаження, супроводжується ілюстрованими посібниками та стандартизованими навчальними відео; для масштабних або складних проектів технічний персонал може надати онлайн-допомогу в режимі реального часу для вирішення проблем зі встановленням.

4. Довгострокова комплексна гарантія: 20-річна гарантія поширюється на весь пристрій. Ми надаємо комплексні рішення, включаючи ремонт і заміну деталей, для будь-яких структурних проблем із якістю, спричинених не людським фактором протягом гарантійного періоду.

5. Ефективний механізм післяпродажного реагування: наша команда післяпродажного обслуговування чергує 16 годин на добу, 7 днів на тиждень. Ми надаємо зворотній зв’язок щодо звичайних запитів протягом 2 годин і надаємо комплексні рішення для складних технічних проблем протягом 24 годин.

6. Довічна безкоштовна технічна підтримка для клієнтів: ми надаємо постійні технічні послуги нашим партнерам, включаючи безкоштовні наскрізні консультації щодо планів нових проектів.

FAQ

Що є ключовими міркуваннями під час встановлення, експлуатації та обслуговування фотоелектричних систем?

Необхідно врахувати три основні моменти: по-перше, будівництво фундаменту — це має враховувати рельєф місцевості та розрахунки навантаження; для гірських районів забезпечити стійкість пальового фундаменту, а для прибережних районів виконати міцне хвилестійке анкерування. По-друге, кути нахилу та механізми фіксації — регульовані або трекінгові кріплення потребують механічної фіксації після регулювання, а регулювання суворо заборонено під час сильного вітру (швидкість понад 20–25 м/с) або сильного снігу. По-третє, регулярне технічне обслуговування — регулярно перевіряйте наявність іржі, натяг якоря (важливо для гнучких систем кріплення) і затискачі модулів, щоб запобігти мікротріщинам модуля або структурній нестабільності.

Наскільки збільшується виробництво електроенергії за допомогою регульованих фотоелектричних кріплень порівняно з фіксованими кріпленнями та чи виправдані інвестиції?

Порівняно з фіксованими кріпленнями, ручні або електричні регульовані кріплення (із сезонним регулюванням нахилу) можуть підвищити виробництво електроенергії на 5%–10% у регіонах із середніми та високими широтами; одноосьові трекінгові кріплення можуть збільшити продуктивність на 15–20%, а двоосьові трекінгові кріплення – на 25–30%. Вартість інвестиції залежить від масштабу проекту: невеликі житлові проекти повинні віддавати перевагу стаціонарним кріпленням (через нижчу вартість), тоді як для середніх і великих наземних установок вибір залежить від тривалості сонячного світла в місцевості та тарифів на електроенергію — стеження або регульовані кріплення зазвичай пропонують повернення інвестицій протягом 3–5 років.

Як слід вибирати монтажні матеріали для фотоелектричних панелей і які фактори мають значення в різних середовищах?

Основні матеріали включають вуглецеву сталь (гаряче оцинковану), алюмінієвий сплав, нержавіючу сталь і полімерні матеріали (вуглецеве волокно/арамід). Вуглецева сталь є кращим вибором для стандартних наземних проектів завдяки своїй економічній ефективності та стійкості до корозії. Для прибережних середовищ, середовищ із соляними бризками або «додаткових для рибальства фотоелектричних» середовищ, перевагу надають алюмінієвому сплаву або нержавіючій сталі для підвищення стійкості до корозії. Полімерні матеріали підходять для розміщення на великій висоті або сценаріїв, що вимагають легких конструкцій; хоча витрати вищі, вони пропонують значні переваги з точки зору зменшення ваги.

Які основні типи фотоелектричних систем монтажу та для яких сценаріїв підходить кожен тип?

Системи кріплення фотоелектричної енергії в основному поділяються на чотири типи: фіксовані кріплення, регульовані кріплення (ручні/електричні), гнучкі кріплення та кріплення для відстеження (одноосьові/двовісні). Фіксовані кріплення підходять для невеликих наземних або дахових проектів з обмеженим бюджетом і рівнинною місцевістю. Регульовані кріплення ідеально підходять для регіонів із середніми та високими широтами, оскільки їхні кути нахилу можна змінювати сезонно для збільшення вироблення електроенергії. Гнучкі кріплення підходять для складних рельєфів, таких як гірські райони або «гібридні рибальські та сонячні проекти», а також для застосування на великих прольотах. Трекінгові кріплення найкраще підходять для великих наземних рослин у пустелях або на рівнинах із рясним сонячним світлом; Хоча вони пропонують найвищу ефективність виробництва електроенергії, вони також спричиняють вищі витрати та вимоги до обслуговування.

Стандартизоване пакування та ефективна логістична доставка

1. Стандартизований модульний дизайн упаковки: Дугоподібний регульований монтажний кронштейн для сонячних батарей розбирається на модулі та упаковується відповідно до стандартів. Довгі профілі закріплені потовщеними плетеними мішками та посилені сталевою стрічкою; дрібні аксесуари, такі як болти, з’єднувачі та петлі, сортуються та упаковуються в окремі водонепроникні ткані пакети з чітким маркуванням, щоб запобігти втраті або змішуванню.

2. Двошаровий захист від дощу, придатний для транспортування на далекі відстані: весь вантаж оснащено захистом від дощу, здатним витримати далекі морські або наземні перевезення та стійкий до стирання під час завантаження/розвантаження, а також до пошкоджень від дощу та вологості.

3. Сумісність з декількома видами транспорту: товари можна доставляти безпосередньо на місце проекту за допомогою вантажівки або упаковувати в контейнери відповідно до вимог експорту за кордон.

4. Пряме постачання з нашої власної фабрики з гнучкими, контрольованими термінами доставки: відправлення надходять безпосередньо з нашого виробничого підприємства в Тяньцзіні; елементи стандартної специфікації доступні зі складу...

5. Повністю видимий процес доставки для легкої перевірки: для кожного відправлення ми надаємо фотографії процесу завантаження в режимі реального часу та детальний маніфест вантажу. Предмети підраховуються та перевіряються поштучно перед завантаженням, а документація/зображення надаються клієнту, щоб полегшити перевірку після отримання.
