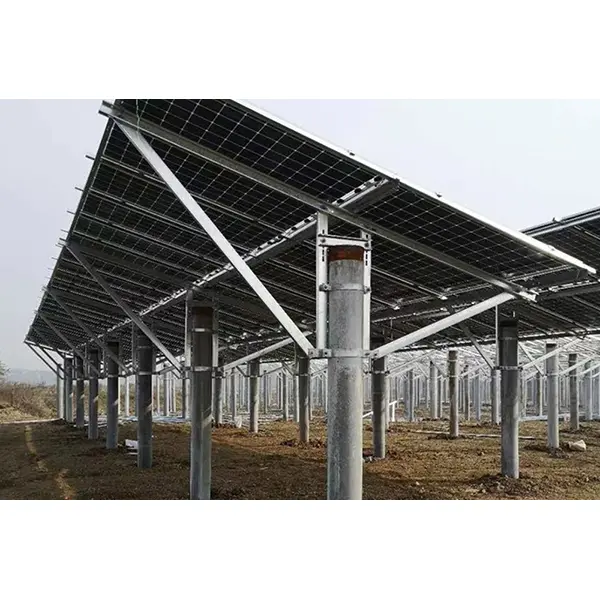

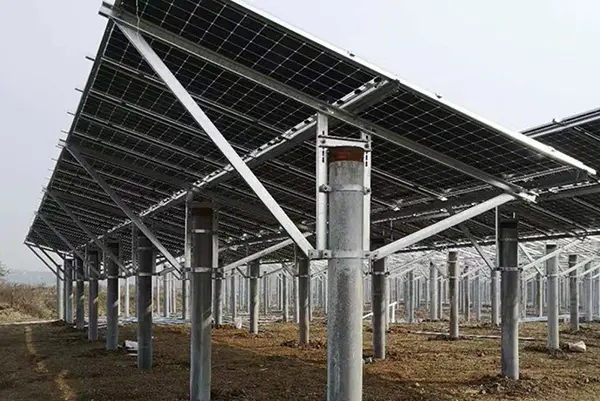

Наземна одностійна сонячна система монтажу

Усі компоненти цієї наземної одностійної сонячної системи кріплення попередньо оброблені на заводі виробниками Гоцзянь. На місці використовуються лише операції складання болтів без необхідності зварювання чи додаткового різання. Це спрощує процес будівництва, забезпечуючи при цьому якість проекту.

Деталі продукту

1. Структурна композиція: стаціонарна опорна система з одностійковою конструкцією як основним несучим елементом; повний несучий каркас складається зі стійки, поперечини, діагональної розкоси, напрямної, хомутів і повного комплекту стандартних кріплень.

2. Сумісність з фундаментом: сумісний із двома основними типами фундаменту — гвинтовими палями та незалежними бетонними фундаментами — і адаптований до різноманітних рельєфів, включаючи рівнинну місцевість, пологі схили, сільськогосподарські угіддя та приливні рівнини.

3. Процес встановлення: усі компоненти попередньо виготовлені на заводі; збірка на місці базується виключно на болтах, що усуває необхідність гарячої роботи (зварювання) або додаткового різання, тим самим забезпечуючи якість і спрощуючи будівництво.

4. Стійкі до корозії матеріали: в основній конструкції використовується конструкційна сталь Q235B (відповідає національним стандартам) і піддається високотемпературному гарячому цинкуванню, що забезпечує стійкість до вітру, піску, дощу, снігу та легкої соляно-лужної корозії, забезпечуючи довговічність для тривалого використання поза приміщеннями.

5. Можливості налаштування: кути нахилу, висоту стовпів і відстань між масивами можна регулювати залежно від широти проекту та вітрових/снігових навантажень, щоб відповідати конкретним вимогам до виробництва електроенергії для різних об’єктів.

Основні переваги

1. Економія витрат на цивільне будівництво: Менша кількість постів призводить до скорочення більш ніж на 30% укладання паль і бетонних робіт порівняно з системами з подвійними стовпами, знижуючи загальні витрати.

2. Агроелектрична сумісність: широка відстань між стійками та настроюваний дорожній просвіт дозволяють проходити сільськогосподарську техніку та вирощувати сільськогосподарські культури під панелями.

3. Висока ефективність будівництва: повністю закріплена болтами збірка та взаємозамінні компоненти значно скорочують час будівництва на місці.

4. Довговічність: товщина оцинкованого покриття відповідає стандартам, забезпечуючи стійкість до вітру, піску, дощу, снігу та легкої соляно-лужної корозії, з 25-річною гарантією від корозії на основну конструкцію.

5. Гнучке налаштування: розміри регулюються на основі місцевих вітрових/снігових навантажень і рельєфу; Антикорозійні заходи можуть бути посилені в умовах високої солоності або екстремальних вітрових/снігових умов.

6. Комплексна документація: заводські поставки включають сертифікати відповідності, звіти про випробування та документи з розрахунку навантаження, що спрощує прийняття проекту та процес торгів.

Сценарії застосування

Наземна одностійкова сонячна система кріплення підходить для великомасштабних централізованих наземних фотоелектричних установок, агроелектричних баз, незадіяних заводських земель, розподілених фотоелектричних мереж у селах і містах, а також для проектів фотоелектричної енергії на прибережній площі; застосовується до різних вітчизняних і міжнародних проектів EPC з відновлюваної енергетики. Виробництво та контроль якості

Сировина проходить вхідний спектральний аналіз; компоненти формуються за допомогою інтегрованої обробки з ЧПК і точного штампування з подальшим травленням і цинкуванням. Готова продукція проходить перевірку розмірів і механічні випробування перед пакуванням і відправленням. Профілі комплектуються сталевою обв'язкою, а кріплення - вологостійким пакетом.

поширені запитання

1. Це справжня фабрика?

Вітаються візити на фабрику, доступні фото/відео майстерні в реальному часі.

2. Чи входять аксесуари до повного набору?

Так, в комплект входить повний набір стійок, поперечин, діагональних розкосів, хомутів і болтів.

3. Чи надається інструкція зі встановлення?

Монтажні креслення включені, а онлайн-відеопідтримка доступна для керівництва всім процесом будівництва.

4. Які вітрові та снігові навантаження витримує система кріплення?

Розрахунок навантаження можна виконати на основі вимог місцевого вітру та снігового тиску; система повністю відповідає стандартам проектування фотоелектричних електростанцій і зберігає стабільність конструкції під час екстремальних погодних умов.

Нагадування про використання та обслуговування

Встановлення повинно суворо відповідати специфікаціям креслення, а болти повинні бути затягнуті до встановленого моменту затягування. Регулярно перевіряйте з’єднання після сильного дощу, снігу або сильного вітру; для встановлення на припливних площах щорічно перевіряйте оцинковане покриття. Не вішайте на монтажну конструкцію предмети із зайвою вагою.
