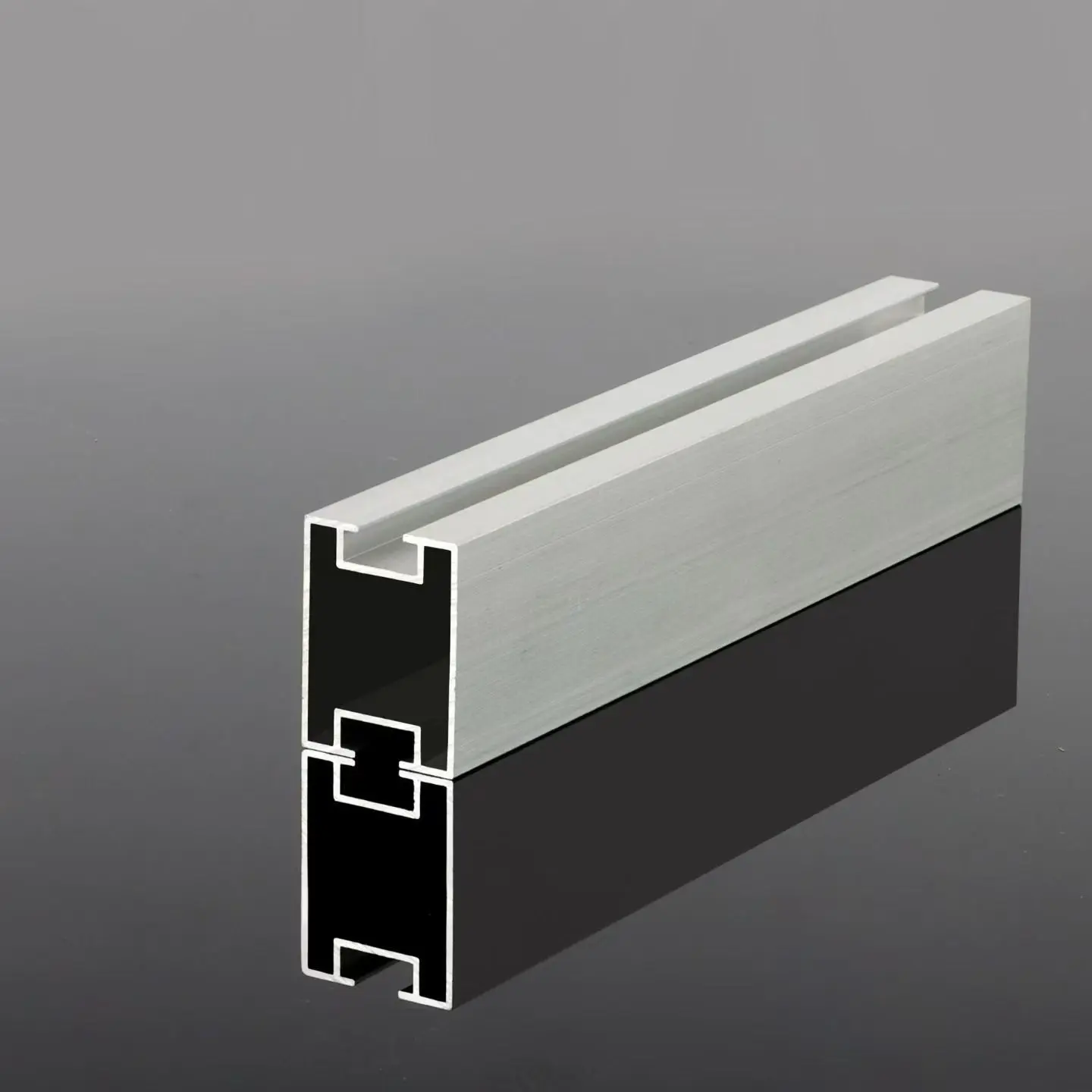

Направляюча без ребер

Направляюча безреброва являє собою різновид холодноформованої сталевої монтажної рейки з поперечним перерізом без ребер жорсткості. У стандартних армованих фотоелектричних рейках безперервні ребра, що проходять по довжині профілю, сформовані за допомогою додаткових стадій штампування та згинання на лінії формування роликів, забезпечують необхідну жорсткість на вигин. Неармовані рейки усувають ці процеси, в результаті чого профіль швелера простий; Хоча це зменшує жорсткість на вигин, конструкція підходить для проектів з помірними вітровими та сніговими навантаженнями та прольотами, які були перевірені на конструкцію.

Які переваги цієї рейки?

Менша вартість матеріалу на метр:

Завдяки відсутності формування ребер на метр готової рейки витрачається менше сталевої стрічки. Для проектів, де монтажні системи коштують за тонну, а дах має запасну несучу здатність, це забезпечує пряму економію витрат на загальну конструкцію.

Менше етапів виробництва, надійніша доставка:

Продавлювання ребер і наступні вторинні етапи згинання усуваються. Завдяки меншій кількості проходів формування виробничий цикл є швидшим і більш передбачуваним, що полегшує дотримання термінів доставки невеликих партій і повторних замовлень.

Менше навантаження на дах:

Зменшена власна вага зменшує власне навантаження, яке несуть прогони та панелі даху. Для сталевих дахів з кольоровим покриттям з обмеженою вантажопідйомністю цей фактор може бути вирішальним елементом у здійсненності конструкції системи кріплення.

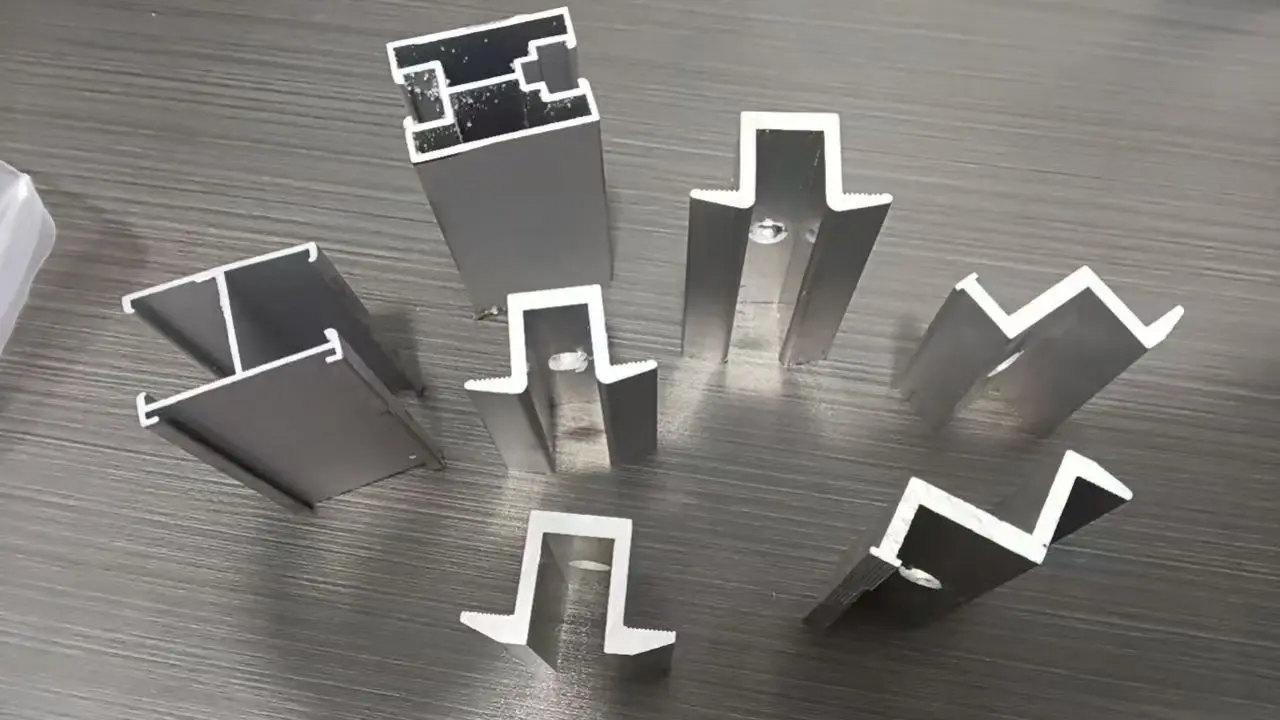

Сумісний зі стандартними аксесуарами:

Простий профіль каналу безребрової напрямної рейки вміщує стандартні проміжні та кінцеві затискачі PV; користувачі не прив'язані до власних аксесуарів, що дозволяє знайти конкурентоспроможні джерела.

Повністю оцинкований з чіткими умовами гарантії:

Гарячеоцинкована сталева смуга гарантує, що весь поперечний переріз, включно з обрізаними кінцями та просвердленими на місці отворами, покритий однорідним, добре зв’язаним шаром цинку. Стандартне постачання включає 15-річну антикорозійну гарантію; для більш суворих атмосферних умов, цинк-алюміній-магнієва (Zn-Al-Mg) сталева стрічка доступна з 25-річною гарантією.

Легке різання, свердління та транспортування на місці:

Легкий профіль полегшує працівникам транспортування, різання на потрібну довжину та свердління на місці, ефективно скорочуючи вікно монтажу покрівлі для розподілених проектів.

Технічні характеристики

Пункт	Специфікація
Продукт	Направляюча рейка без ребер — холодноформована сталева фотоелектрична монтажна рейка
Розділ	Гладкий швелер (U-подібний переріз), без ребер жорсткості
матеріал	Сталева гарячеоцинкована стрічка
формування	Холодноформований, без ребер, нарізаний за потрібною довжиною
Обробка поверхні	гаряче оцинкований]; Стрічка Zn-Al-Mg доступна за запитом
Гарантія на антикорозію	15 років (гаряче цинкування) / 25 років (Zn-Al-Mg)
Розміри перетину	надайте нам свій проліт і варіант навантаження, і ми порекомендуємо секцію
Стандартні довжини	Розрізати по довжині для пакування та транспортування
Сумісність аксесуарів	Стандартні PV середні та кінцеві затискачі
Друга стадія механічної обробки	Вирізка на довжину та свердління власними силами за вашим кресленням
MOQ	1 × контейнер 20GP; менші пробні замовлення обговорюються
Час виконання	7–15 робочих днів після отримання депозиту
Торгові умови	FOB Tianjin New Port / CFR / CIF
Оплата	30% T/T депозит, баланс проти копії B/L

Сценарії застосування для Rails

Промислові та комерційні (C&I) металеві дахи:

Покрівлі, в яких використовуються фальцеві або трапецієподібні металеві листи, часто мають обмежену несучу здатність; менша власна вага цих напрямних без ребер безпосередньо зменшує навантаження на дах. У поєднанні з металевими затискачами для даху встановлення відбувається швидко, а вартість стелажної системи низька, що робить це стандартним вибором для чутливих до витрат проектів C&I на даху.

Малі заводи з баластного бетону з плоскою покрівлею:

Для проектів баластованих бетонних дахів із малою та середньою встановленою потужністю та помірним вітровим/сніговим навантаженням функція рейки полягає в тому, щоб просто передавати навантаження між опорними точками — рівний (неармований) профіль швелера є цілком достатнім.

Малі та середні наземні рослини:

Підходить для проектів до 10 МВт на рівнинах з низьким сніговим і вітровим навантаженням; у цих проектах "парності сітки" економічна ефективність стелажної системи (розрахована за тоннажем) керує дизайном.

Житлова PV:

Сільські дахи та невеликі фабричні будівлі; з меншою кількістю модулів і коротшими прольотами, неармований профіль пропонує найкраще співвідношення ціни та якості.

Легкі фотоелектричні навіси для автомобілів:

Підходить для простих навісів з невеликим навантаженням. Направляюча рейка без ребер не підходить для дахів навісів для автомобілів з великим прольотом — такі конструкції потребують глибших, посилених профілів, для яких ми запропонуємо альтернативну конструкцію.

Застереження щодо встановлення та використання

1. Вирівняйте та вирівняйте перед закріпленням:

Рейки необхідно вирівняти і тримати на прямій лінії. Якщо рядок неправильно вирівняний, модулі успадковують цю помилку, створюючи концентроване напруження всередині вузла, яке зрештою проявляється як довгострокова деформація.

2. Дотримуйтеся специфікацій стелажів щодо крутного моменту затискачів і болтів:

Надмірний крутний момент може розчавити і деформувати тонкостінні рейки, тоді як недостатній крутний момент призводить до поступового ослаблення під час термоциклування. Дотримання встановлених проектом значень запобігає обом проблемам.

3. Залиште компенсаційні зазори на стиках:

Рейки розширюються і звужуються при зміні температури; залишення зазорів на стиках запобігає прогину або деформації профілів через сезонні коливання.

4. Встановіть ізоляційні прокладки між рейкою та металевими панелями даху:

Прямий контакт між оцинкованими рейками та сталевими листами з покриттям може спричинити електрохімічну корозію; ізоляційна прокладка розриває цю гальванічну пару.

5. Використовуйте тільки гарячеоцинковані або нержавіючі кріплення:

Змішування металів у місцях з’єднання створює гальванічну пару, де компонент з меншою площею поверхні кородує першим. Матеріали кріплення повинні бути сумісні з покриттям рейки.

6. Не наступайте на середину рейки:

Середня частина безребристої напрямної має найнижчу структурну жорсткість. Якщо під час роботи не можна уникнути наступання на рейку, ступайте безпосередньо над точкою опори. Для проектів, які вимагають частого доступу на дах для обслуговування, будь ласка, повідомте нас заздалегідь, щоб ми могли порекомендувати глибшу секцію профілю.

FAQ

Q1: Як визначити, чи мій проект достатньо «легкий» для використання цієї рейки?

A: Спершу оцініть умови сайту, а не лише каталог. Напрямна рейка без ребер підходить для промислових/комерційних кольорових сталевих дахів, невеликих баластованих плоских дахів, житлових дахів і наземних установок (до ~10 МВт) у районах із помірним вітровим та сніговим навантаженням. Якщо проект знаходиться в зоні високого снігового навантаження або зоні тайфунів, або включає довгі прольоти без опори, правильний вибір – посилена рейка або більш товстий профіль.

Q2: Чи можна рейку штампувати або розрізати на певну довжину? Чи можна придбати окремо?

Відповідь: Так, ми підтримуємо спеціальне різання та штампування, а рейки можна придбати окремо без повної системи кріплення PV. Стандартні ТУ зберігаються на складі, а нестандартні ТУ виготовляються за параметрами креслення проекту.

Q3: Який гарантований термін служби антикорозійного покриття?

A: Гарячеоцинковані рейки мають 15-річну антикорозійну гарантію; опція цинк-алюміній-магній (Zn-Al-Mg) пропонує 25-річну гарантію та рекомендована для прибережних зон або інших суворих атмосферних умов. Обидва варіанти гарантії поширюються на ефективність покриття за звичайних умов експлуатації фотоелектричної системи поза приміщенням.

Q4: Чи можете ви допомогти з розрахунками прольоту та навантаження?

A: Так, і ми настійно рекомендуємо виконувати ці розрахунки для неармованих профілів. Будь ласка, надайте нам макет модуля, розрахункові вітрові та снігові навантаження та заплановану відстань між рейками; наша технічна команда перевірить відповідність прольоту та профілю, і якщо неармовані рейки не підходять для об’єкта, ми повідомимо вас безпосередньо.

Q5: Які найважливіші міркування щодо встановлення на місці?

A: Чотири моменти є критичними: вирівняйте та вирівняйте кожен ряд рейок перед тим, як закріпити їх; затягніть хомути до визначеного проектом крутного моменту, а не покладайтеся на відчуття; залишати розширювальні зазори в місцях з’єднання; і суворо уникайте наступати на центр неармованих рейок, оскільки зона середини прольоту має найменшу жорсткість. Інструкції зі встановлення та використання додаються до кожного замовлення, і наша технічна команда готова відповісти на запитання протягом усього процесу встановлення.
