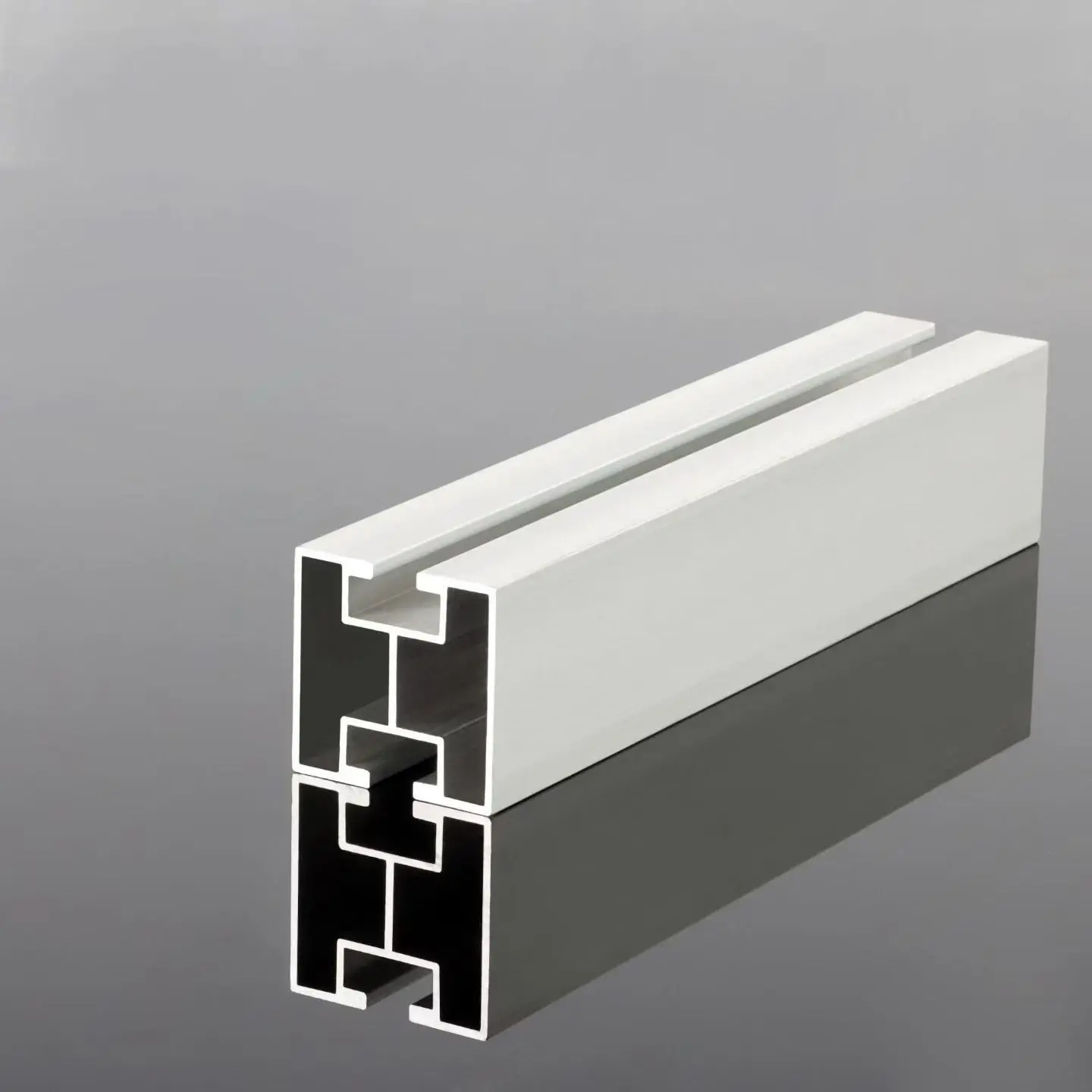

Рейки, які виглядають ідентичними на кресленнях, можуть поводитися дуже по-різному після встановлення в масиві на похилій поверхні: відстань між балками розширюється, а траєкторії навантаження зміщуються, змушуючи прямий профіль поступово вигинатися або прогинатися між опорами. Ця деформація часто призводить до зміщення модулів і ослаблення затискачів з часом; Посилені напрямні рейки розроблені спеціально для вирішення цієї проблеми. Guojian виготовляє їх за допомогою інтегрованого процесу холодного формування з безперервними поздовжніми ребрами, що робить армування невід’ємною частиною самої сталі.
Ребра служать одній меті: підвищити стійкість профілю до згинання та скручування без подвоєння ваги. Оскільки рейки виготовляються холодним способом за один прохід, ребра проходять безперервно по всій довжині; відсутність зварних швів у місцях посилення виключає ділянки, схильні до передчасного іржавіння або розтріскування під час циклічних вітрових навантажень. Простіше кажучи, додаткова сталь стратегічно розміщена саме там, де це необхідно для протидії згинальним моментам.
Вибір матеріалу та покриття залежить від умов, а не від звички. Цинк-алюмінієво-магнієві (ZAM) покриття утворюють щільний захисний шар, який може мігрувати, щоб покрити зрізані краї, що робить посилені напрямні з покриттям ZAM рекомендованим вибором для прибережних, рибальських сонячних і приливних плоских проектів. Гаряче цинкування залишається економічно ефективним рішенням для стандартних внутрішніх електростанцій, тоді як варіанти з «чорної сталі» (без покриття) доступні для покупців, які бажають застосувати власну обробку поверхні пізніше.
Інтегрований посилений профіль забезпечує вищу несучу здатність на кілограм. Це дозволяє проектам на дахах підвищувати міцність конструкції, зберігаючи контроль над власною вагою, що є прямою перевагою, коли межі навантаження будівлі невеликі.
ZAM для середовища з високою вологістю або сольовими бризками, гаряче цинкування для стандартних електростанцій і чорна сталь для проектів, які потребують локального покриття. Версія ZAM має гарантію від корозії 25 років, версія з гарячим цинкуванням – 15 років, а сама конструкція має гарантію 10 років.
Поперечний переріз у формі швелера посиленої напрямної рейки вміщує безпосередньо T-образні болти; положення компонентів можна регулювати, пересуваючи їх вздовж напрямної, усуваючи необхідність повторного свердління. Відповідні затискачі та з’єднувачі постачаються з наших власних виробничих ліній, фактично усуваючи цілого постачальника з вашого монтажного ланцюга.
Штампування, різання та зварювання виконуються власними силами згідно з кресленнями. Посилені рейки готові до негайного встановлення після прибуття, що мінімізує шліфування, різання та корекцію для захисту від корозії на місці, що має вирішальне значення для віддалених гірських електростанцій, де кожна зекономлена людино-година перетворюється на реальну економію коштів.
| Пункт | Специфікація |
|---|---|
| матеріал | Холодноформована вуглецева сталь |
| Структура | Інтегрована холодноформована секція + безперервні інтегральні ребра |
| Варіанти покриття | Цинк-алюміній-магній (ZAM) / гаряче оцинкування / чорне покриття (без покриття) |
| Максимальна товщина | 12 мм |
| Розділ | Спеціальний розділ за кресленнями замовника |
| Довжина | Розріжте по довжині згідно з кресленнями |
| Кріплення | Слот сумісний з T-болтами; затискачі та конектори власного виробництва |
| Гарантія | Гарантія на захист від корозії: 25 років для ЗАМ, 15 років для гарячого оцинкування; Конструкційна гарантія: 10 років |
| MOQ | 1 × контейнер 20GP; пробні замовлення договірні |
| Час виконання | 7–15 робочих днів після отримання депозиту |
| Умови торгівлі | FOB / CFR / CIF |
Посилені напрямні призначені для об’єктів, де стандартні профілі наближаються до меж несучої здатності. Наведені нижче програми охоплюють сценарії навантаження, з якими ми стикаємося найчастіше.
Хвиляста місцевість призводить до нерівномірних вітрових і снігових навантажень. Посилений профіль гарантує, що масив залишається прямим через різні прольоти — причина, чому хомути залишаються надійними навіть протягом другого та третього років експлуатації.
Відкрите повітря, значні добові коливання температури та умови вологого ґрунту прискорюють корозію. Покриття ZAM витримує ці навантаження навколишнього середовища, тоді як посилений профіль справляється з додатковими навантаженнями, пов’язаними з довшими прольотами над водою або посівами.
Соляні тумани — це найкраще випробування для рейок. Тут потовщений, посилений профіль протистоїть тиску вітру, тоді як покриття ZAM затримує корозію ззовні всередину; оскільки обидві вимоги критичні, ми рекомендуємо вказати обидві функції.
Одноосьові та двоосьові системи піддають рейки повторюваним навантаженням протягом дня. Стандартні профілі мають тенденцію деформуватися за таких умов, тоді як посилені профілі спеціально розроблені, щоб витримувати циклічні навантаження.
Для гнучких конструкцій великого прольоту потрібні рейки, щоб підтримувати свою форму з мінімальною опорою. Жорсткість конструкції, а не тільки міцність, є ключовим фактором, що забезпечує збереження проектного кута нахилу модулів. Комерційні та промислові сонячні електростанції на даху: обмеження навантаження на дах обмежують власну вагу, що робить важливим максимізацію міцності на кілограм — саме те, що забезпечує геометрія ребра під час тривалої безперервної експлуатації.
Складіть на підняті опори в закритому провітрюваному приміщенні; використовуйте захист країв під час обробки, щоб запобігти подряпинам на покритті або деформації секції перед встановленням.
Очистіть усі обрізані краї та нанесіть антикорозійне покриття. Розмістіть отвори так, щоб уникнути ребер; ніколи не шліфуйте саме ребро — ребро є джерелом міцності, тому його шліфування перешкоджає придбанню цієї рейки.
Використовуйте тільки прямі, непошкоджені рейки; затягніть кріпильні деталі зі стандартним моментом затягування та залиште розширювальні зазори на з’єднаннях, якщо це необхідно. Для проектів у гірських, припливно-відливних або прибережних районах переконайтеся, що фундамент стабільний, перш ніж монтувати посилені напрямні.
Періодично перевіряйте болти, деформацію секцій і стан покриття; скоротити інтервали перевірок для середовищ, які піддаються впливу соляних бризок. Не перевищуйте розрахункові навантаження при монтажі допоміжного обладнання та негайно усувайте будь-які пошкодження покриття.
A: Нехай умови сайту вирішують. Для прибережних, рибальських сонячних або приливних плоских проектів ми рекомендуємо ZAM — покриття захищає зрізані краї та протистоїть корозії від соляних бризок, що підтверджується 25-річною гарантією на захист від корозії. Для стандартних внутрішніх установок гаряче цинкування забезпечує чудову економічну ефективність із 15-річною гарантією на захист від корозії.
A: Так. Спеціальні секції є стандартною частиною нашого бізнесу: ми виготовляємо холоднокатану форму відповідно до креслень (завтовшки до 12 мм), а також виконуємо штампування, різання та зварювання на підприємстві, тому продукт готовий до монтажу після доставки.
A: Ми пропонуємо 25-річну антикорозійну гарантію на версії ZAM, 15 років на гарячеоцинковані версії та 10-річну структурну гарантію на систему кріплення.
A: Контейнер 20GP вміщує приблизно 2 МВт сталі для монтажної системи, тоді як 40HQ вміщує близько 4–5 МВт. Рейки об’єднані та захищені для морського транспорту; можливі пробні замовлення невеликих партій для початкових проектів.
A: Фабрика сертифікована за стандартами ISO 9001, ISO 14001 та ISO 45001; доступні звіти про розрахунки конструкції та звіти про випробування сторонніх виробників. Будь ласка, повідомте нам ринок призначення, щоб ми могли підтвердити конкретну необхідну документацію.
