H-рейка

В автоматизованому обладнанні для збирання та обробки матеріалів напрямна рейка визначає, чи буде лінійна гірка тихою та плавною через три роки, чи почне хитатися лише через три місяці. Більшість традиційних однощілинних профілів зосереджують навантаження на одній робочій поверхні; ексцентричні навантаження можуть поступово витягнути каретку з положення, що призведе до помилок, які в кінцевому підсумку вплинуть на роботу машини. H-Rail вирішує цю проблему за допомогою геометрії поперечного перерізу, а не покладається виключно на обробку поверхні. Завдяки симетричному H-подібному алюмінієвому профілю з подвійними паралельними перетинками, він розроблений для застосувань із зворотно-поступальним рухом, таких як лінійні слайди, підйомні колони, механізми push-pull, інструментальні рами та легкі конвеєрні лінії.

Що таке Н-подібний напрямний профіль?

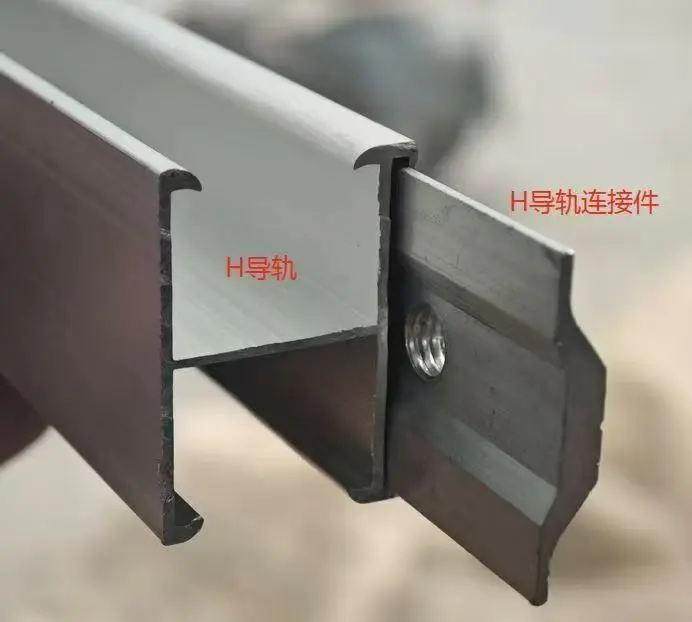

H-Rail - це конструкційний алюмінієвий направляючий профіль з поперечним перерізом, що нагадує букву «Н»: два горизонтальні фланці, з'єднані центральною перетинкою, що забезпечує придатні для використання поверхні з щілинами з обох сторін. Завдяки цій симетричній геометрії вертикальні навантаження розподіляються між двома опорними плечами, а не одним, тоді як відкритий центр зменшує вагу без шкоди для жорсткості.

Ця геометрія пропонує потрійну перевагу: порівняно з однопрорізними рейками аналогічної ваги, вона виявляє менший прогин під помірними навантаженнями; сам профіль протистоїть скрученню, коли обладнання піддається бічним зусиллям або аварійним зупинкам; і завдяки наявності двох оброблених поверхонь каретка може рухатися з обох боків або навіть з обох боків одночасно.

Основні переваги та причини, що стоять за ними

Збалансований розподіл навантаження:

Подвійний поперечний переріз розподіляє тиск між двома опорними плечами, роблячи робочі поверхні менш схильними до вм’ятин або деформації від зосереджених навантажень. Наш виробничий досвід показує незмінну ефективність несучих навантажень у різних партіях — критичний фактор при створенні сотень ідентичних робочих станцій.

Стійкість на кручення:

Симетричний поперечний переріз H-Rail за своєю суттю протистоїть скрученню, коли обладнання прикладає бічні зусилля або коли встановлено довгі рейки. Це напряму вирішує поширену проблему майстерні: Н-рейки злегка скручуються після встановлення, що призводить до заклинювання або заклинювання каретки на півдорозі свого ходу. Реверсивна конструкція: обидві сторони з рифленнями оброблені з високою точністю, що дозволяє монтувати рейку лицьовою стороною вгору, лицьовою стороною вниз або вертикально; він також може служити конструктивною балкою або з'єднувачем рами. Один профіль охоплює кілька конфігурацій конструкції, зменшуючи потребу в спеціальних кронштейнах.

Прямість над довгими ударами:

Кожна рейка випрямляється після екструзії та індивідуально перевіряється перед відправленням, забезпечуючи пряму без викривлення — навіть на великих відрізках. Рух каретки залишається рівномірним по всьому ходу, уникаючи натягу або розхитаності на обох кінцях.

Жорстко анодовані робочі поверхні:

Жорстко анодований шар підвищує твердість поверхні та зносостійкість, запобігаючи деградації поверхні навіть під час високочастотного ковзання. Він стійкий до пилу та вологи в майстернях, а матове покриття запобігає накопиченню бруду, що робить його ідеальним для чистих приміщень і зон точного складання.

Технічні характеристики

Пункт	Специфікація
матеріал	Алюмінієвий сплав гарячого пресування
Тип розділу	Симетричний H-профіль, подвійна перетинка, порожнистий сердечник
Обробка поверхні	Жорстке анодування, матове покриття
Довжина	Розріжте по довжині за кресленням клієнта
прямолінійність	Випрямлений і перевірений перед відправкою
Варіанти обробки	Відрізання по довжині, зняття фасок, свердління, нарізування різьбами, точна обробка
MOQ	1 × контейнер 20GP; менші пробні замовлення обговорюються
Час виконання	7–15 робочих днів після отримання депозиту
Торгові умови	FOB / CFR / CIF

Вибір правильної рейки для вашого обладнання

Почніть з напрямку навантаження:

Якщо навантаження розташоване безпосередньо над Н-рейкою і сила постійно вертикальна, зазвичай достатньо стандартного профілю з подвійним перетинком. Однак, якщо навантаження не по центру або обладнання зазнає частих аварійних зупинок, ми рекомендуємо спочатку обговорити з нами умови застосування; геометричні переваги конструкції профілю є найбільш критичними в цих сценаріях.

Довжина є другим ключовим фактором:

Довші штрихи підсилюють будь-яку кривизну рейки; тому для ходів, що перевищують кілька метрів, ми рекомендуємо замовляти попередньо випрямлені та перевірені нарізані рейки, а не різати профіль на місці. Різниця полягає в плавному безперервному русі проти потенційного зв’язування в середині гребка.

Операційне середовище є третім фактором:

Жорстко анодовані поверхні підходять для запилених майстерень і вологих приміщень. Якщо H-Rail буде піддаватися процедурам промивання або рідинам для різання, повідомте нам про конкретні середовища, щоб ми могли перевірити сумісність поверхні перед розміщенням замовлення.

Виробництво та контроль якості

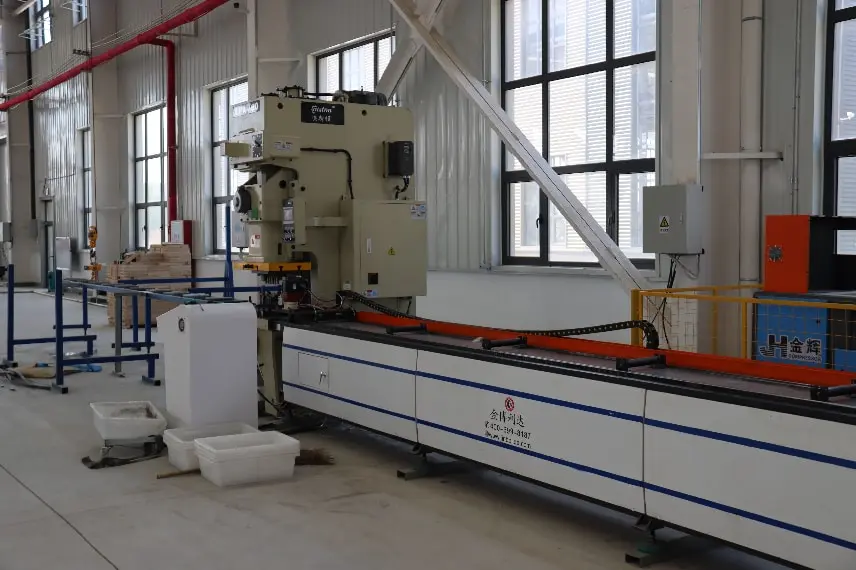

H-Rail виготовляється на нашому власному підприємстві; екструзія, механічна обробка та анодування виконуються власними силами. На нашому виробництві працюють вісім ліній формування C-каналу, дві лінії формування сталі «Ji» (шляпковий профіль), два високопотужні машини для лазерного різання волокна та чотири лінії штампування з ЧПК. Наше власне обладнання включає запатентовану корисну модель «Верстат для пробивання алюмінієвих профілів» (ZL 2023 2 2784865.9). Річна потужність заводу становить близько 200 тис. тонн профілю.

Ми експортуємо до понад 30 країн і підтримуємо довгострокові програми поставок як для підрядників проектів, так і для виробників обладнання; експортну документацію та домовленості про перевірку третьою стороною можна узгодити в кожному окремому випадку.

FAQ

Q1: Ви виробник чи торгова компанія?

A: Ми є виробником. Екструзія, випрямлення, механічна обробка та тверде анодування наших H-рейок виконуються на нашій власній виробничій базі в Тяньцзіні, Китай. Ви можете переглянути наші заводські записи та сертифікати.

Q2: Яка мінімальна кількість замовлення (MOQ)?

A: Стандартний MOQ - це один контейнер 20GP. Ми можемо прийняти меншу кількість для початкових пробних замовлень або партій зразків — будь ласка, повідомте нам необхідні характеристики поперечного перерізу та загальну довжину, і ми надамо відповідну ціну.

Q3: Чи можете ви обробляти продукти відповідно до наших креслень?

A: Так. Різання фіксованої довжини, зняття торцевої фаски, свердління, нарізування різьбами та інші процеси обробки виконуються власними силами. Рейки готові до встановлення після доставки, не потребуючи додаткової обробки на вашому підприємстві.

Q4: Які вітрові та снігові навантаження можуть витримати ваші рейки?

Відповідь: Наші H-рейки пройшли ретельне тестування симуляції вітрового та снігового навантаження. Ми можемо виконати розрахунки навантаження на основі місцевих кліматичних параметрів і порекомендувати відповідну модель H-Rail для відповідності міжнародним стандартам, таким як EN 1991 і ASCE 7.

Q5: Як ви забезпечуєте стабільність якості для оптових замовлень?

A: Кожна партія проходить перевірку прямолінійності, структурної цілісності та якості поверхні перед пакуванням; однакові стандарти приймання застосовуються від початкового зразка до кінцевого контейнера.

Q6: Чи сумісні ваші Н-рейки з основними фотоелектричними затискачами на ринку?

Стандартний профіль Н-рейки сумісний з переважною більшістю середніх затискачів, кінцевих затискачів і кріплень з нержавіючої сталі, доступних на ринку. Якщо у вас є особливі вимоги до відповідних затискачів, ми також можемо виготовити спеціальні профілі, створивши нові форми.
