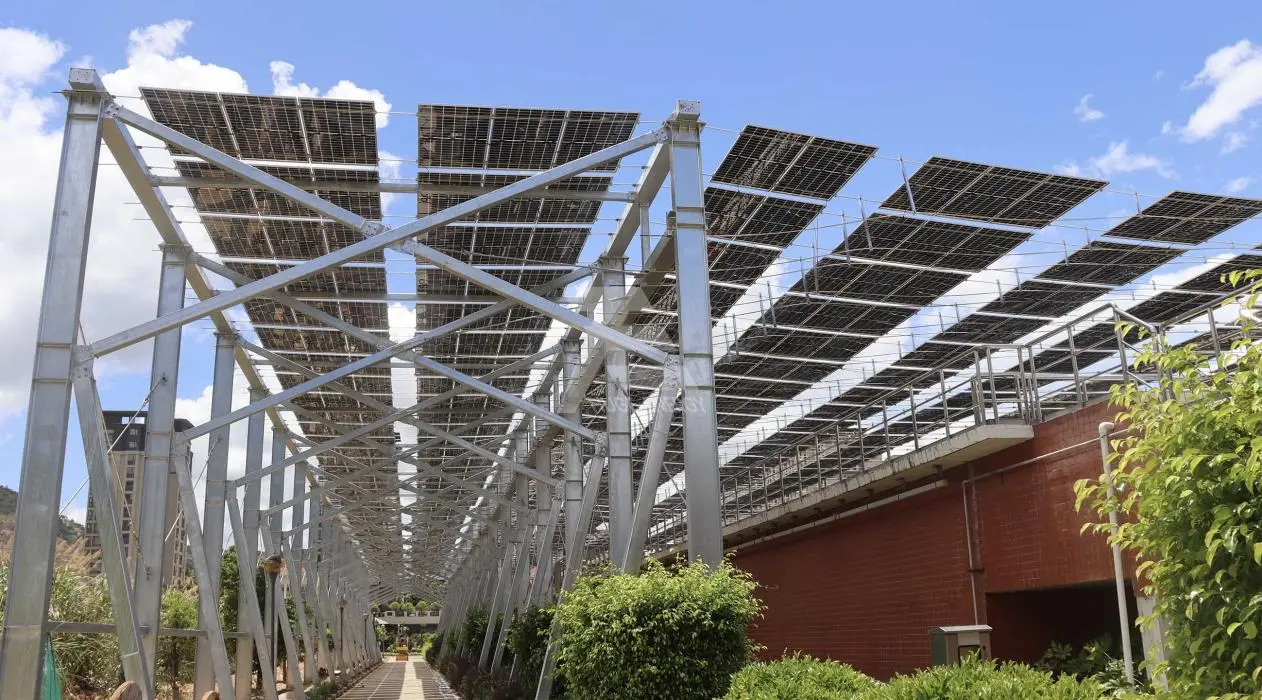

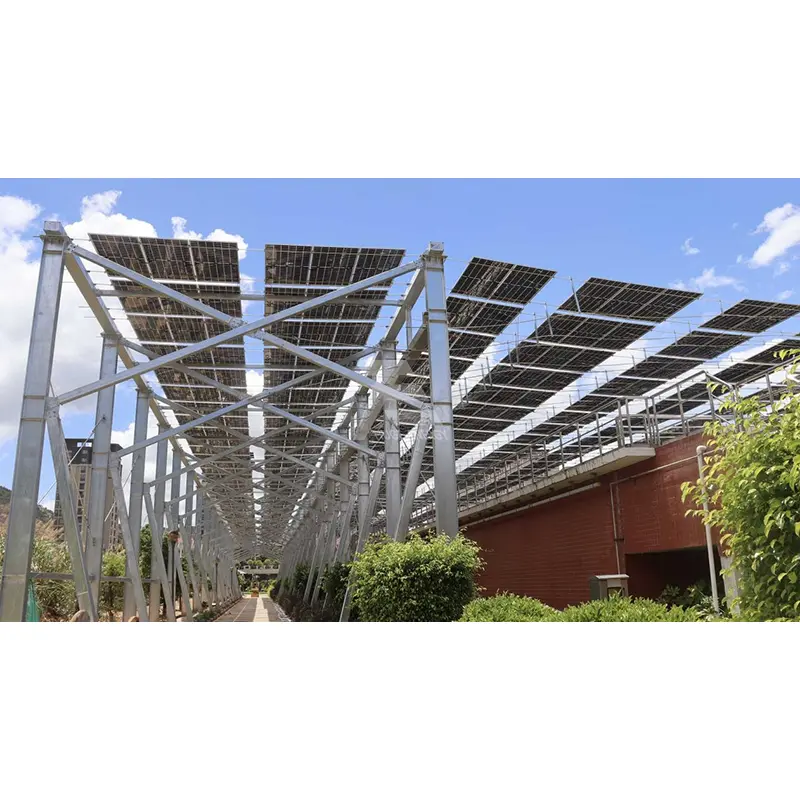

Наземна подвійна сонячна система монтажу

Guojian пропонує вам систему наземного подвійного монтажу на сонячних батареях, яка постачається у великих кількостях безпосередньо з заводу. Він постачається з упаковкою експортного класу, повною технічною документацією та сертифікаційними матеріалами, що забезпечує економічне та ефективне рішення для установки з фіксованим нахилом як для внутрішніх, так і для міжнародних наземних фотоелектричних проектів.

Основні технічні характеристики

1. Основний матеріал: високоміцна вуглецева сталь Q235B/Q355; Варіанти обробки поверхні включають гаряче цинкування або покриття сплавом цинк-алюміній-магній для стійкості до корозії.

2. Стандарти стійкості до корозії: товщина гарячого оцинкованого покриття ≥65 мкм; Цинк-алюмінієво-магнієве покриття має антикорозійні властивості, що самовідновлюються, підходить для середовища з високою вологістю та прибережними соляними бризками.

3. Сумісні модулі: сумісні з основними фотоелектричними модулями серії 182/210; підтримує як альбомну, так і портретну конфігурації масиву.

4. Кут нахилу установки: налаштовується від 5° до 60°; оптимальний кут визначається на основі місцевої широти та прогнозованого виробництва електроенергії.

5. Стандарти розрахунку навантаження: стандартний базовий тиск вітру 0,3–0,75 кН/м²; снігове навантаження до 1,8 кН/м²; спеціалізовані рішення для посилення, доступні для регіонів із сильними вітрами та снігопадом.

6. Дорожній просвіт: можна налаштувати від 0,6 м до 2,8 м для забезпечення проходу та механічних операцій під панелями.

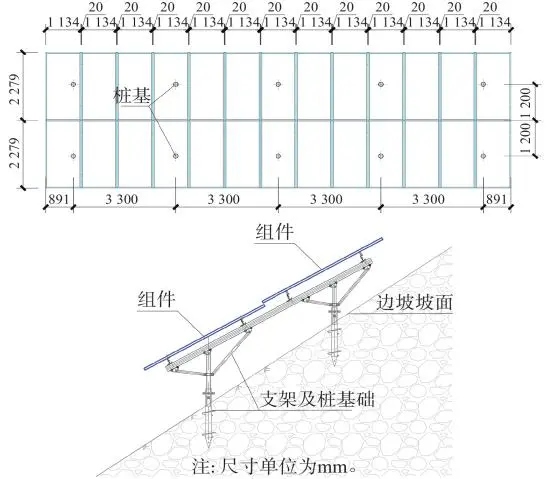

7. Типи фундаментів: гвинтові палі, окремі бетонні фундаменти або монолітні палі; підходить для різних ґрунтових умов, включаючи піщаний ґрунт, глину та камінь.

8. Кріпильні деталі: високоміцні гарячеоцинковані болти зі стандартними антирозкручуючими шайбами; призначений для збереження безпеки під час тривалого використання на вулиці.

9. Розрахований термін служби: 25 років, що відповідає життєвому циклу фотоелектричних модулів.

Застосування продукту

✅ Великомасштабні централізовані наземні фотоелектричні електростанції з паритетом мережі

✅ Розповсюджені фотоелектричні проекти на рівні села та відродження сільської місцевості

✅ Фотоелектричні бази в пустелях Гобі, пустирях або пологих пагорбах

✅ Проекти Agri-PV (agrivoltaic) (надається дозвіл під панелями для сільськогосподарської техніки)

✅ Масштабні наземні фотоелектричні ферми та EPC проекти за кордоном

✅ Рівна місцевість зі стабільним ґрунтом і водними умовами, придатна для будівництва пальового фундаменту

Примітки щодо встановлення

1. Провести геологічне дослідження ділянки перед будівництвом та вибрати тип фундаменту на основі геологічного звіту; продовжувати будівництво без обстеження категорично заборонено. 2. Переконайтеся, що всі стійки залишаються вертикальними, а осі масиву вирівняні; кут нахилу монтажу повинен суворо відповідати проектним кресленням — зміна кута на місці заборонена.

3. Для складання використовуйте тільки стандартні, оригінальні компоненти виробника; несанкціоноване зварювання, різання, свердління або згинання основних профілів на місці, що може порушити антикорозійне покриття або цілісність конструкції, суворо заборонено.

4. Після завершення монтажу системи кріплення встановіть уніфіковане заземлення для забезпечення відповідності нормам блискавкозахисту фотоелектричних станцій.

Інструкції з експлуатації та технічного обслуговування після встановлення

1. Проводьте комплексні перевірки щорічно після сезонів повеней, сильних снігопадів або тайфунів, зосереджуючись на затягуванні болтів, вертикальному осіданні та пошкодженні антикорозійного покриття.

2. Негайно відремонтуйте будь-яке локальне пошкодження покриття, використовуючи спеціальні антикорозійні матеріали, щоб запобігти поширенню іржі.

3. Не вішайте обладнання та не складайте важкі предмети на монтажні балки або стійки; навантаження не повинні перевищувати вихідні технічні характеристики конструкції.

4. Під час заміни пошкоджених деталей використовуйте лише оригінальні компоненти виробника з такими самими специфікаціями; використання нестандартних профілів заборонено.

Індивідуальні комплексні рішення

1. Попередні технічні послуги

Після отримання топографічних карт і метеорологічних даних професійні інженери-конструктори виконують моделювання та перевірку, створюють плани компонування та оптимізації кута нахилу, а також проводять порівняння економічної ефективності.

2. Індивідуальний структурний дизайн

Відрегулюйте висоту, проліт і тип фундаменту в залежності від вітрових і снігових навантажень, геологічних умов і планування землекористування.

3. Виробництво та постачання

Власне виробництво та модульне виготовлення; виробництво та постачання заплановано партіями відповідно до попиту; стандартизоване контейнерне пакування, придатне для морського експорту, щоб мінімізувати пошкодження при транзиті.

4. Підтримка реалізації проекту

Надати разом із вантажем сертифікати відповідності наземної системи сонячного монтажу з подвійною опорою, звіти про матеріали, креслення та звіти про розрахунки навантаження; організувати технічний персонал для вирішення питань встановлення на місці. Авторитетні кваліфікації та сертифікати

✅ Сертифікація системи управління якістю ISO 9001; стандартизований контроль усього виробничого процесу з повною відстежуваністю

✅ Звіти сторонніх виробників CMA про випробування механічних характеристик

✅ Звіти лабораторії, акредитованої CNAS, щодо властивостей матеріалу та стійкості до корозії/атмосферних впливів

✅ Можливість надання технічної документації EN 1090, що відповідає стандартам ЄС для європейських проектів

✅ Вичерпні специфікації матеріалів і звіти про випробування на корозію від соляного туману для виконання вимог аудиту для закордонних проектів у Південно-Східній Азії, на Близькому Сході та в Латинській Америці
